EVCES4 Barriere a lama d'aria
Descrizione

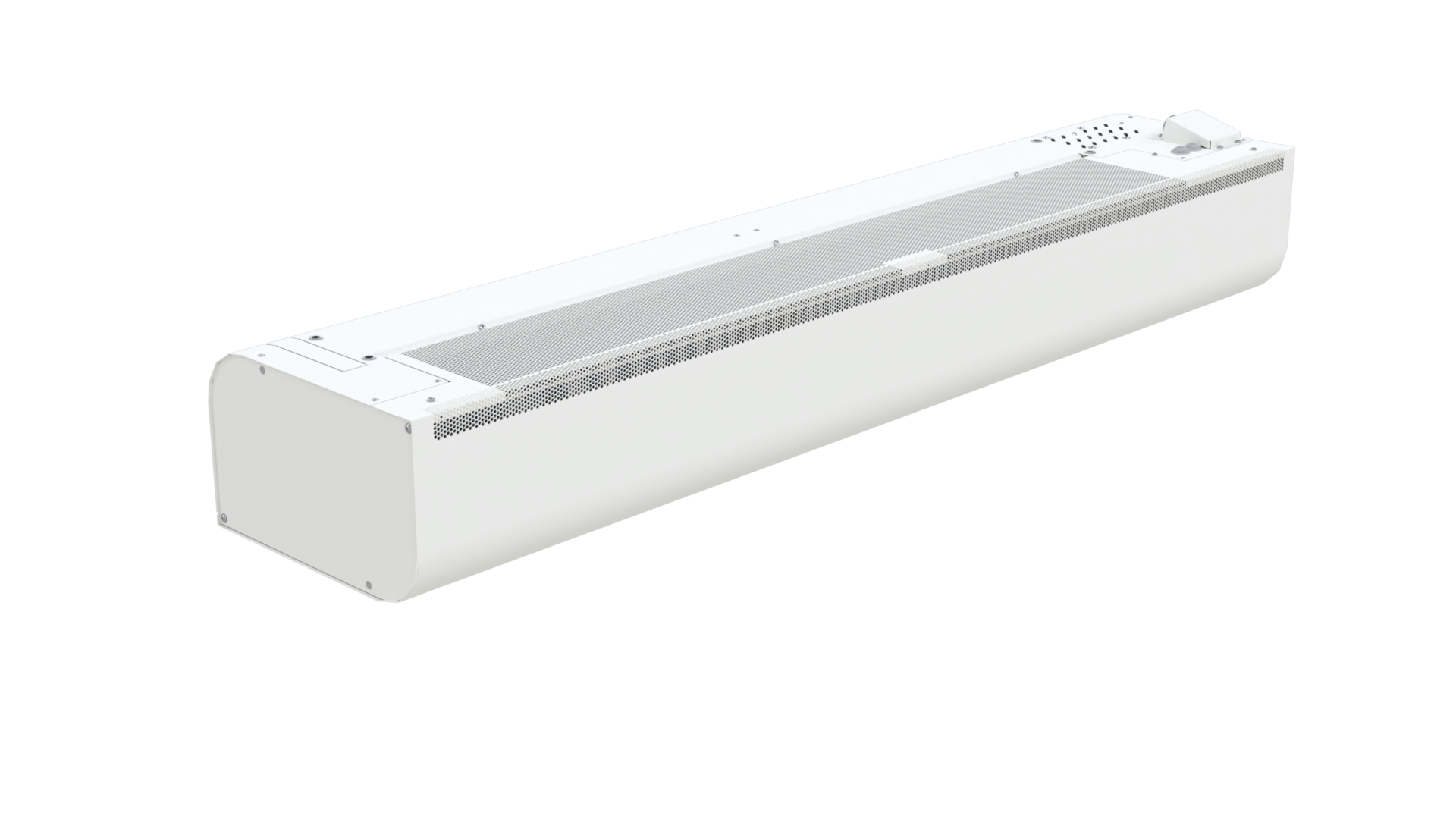

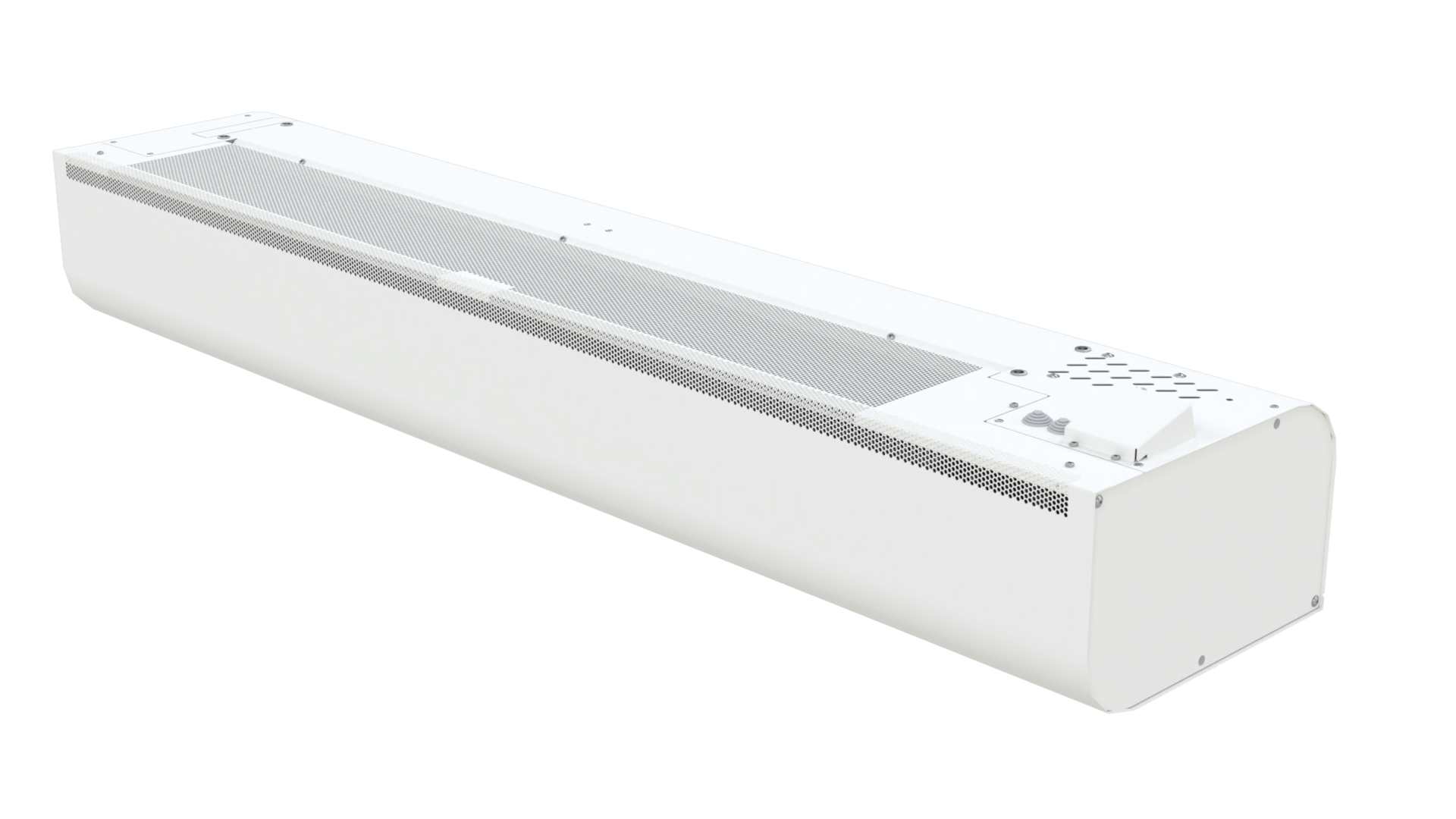

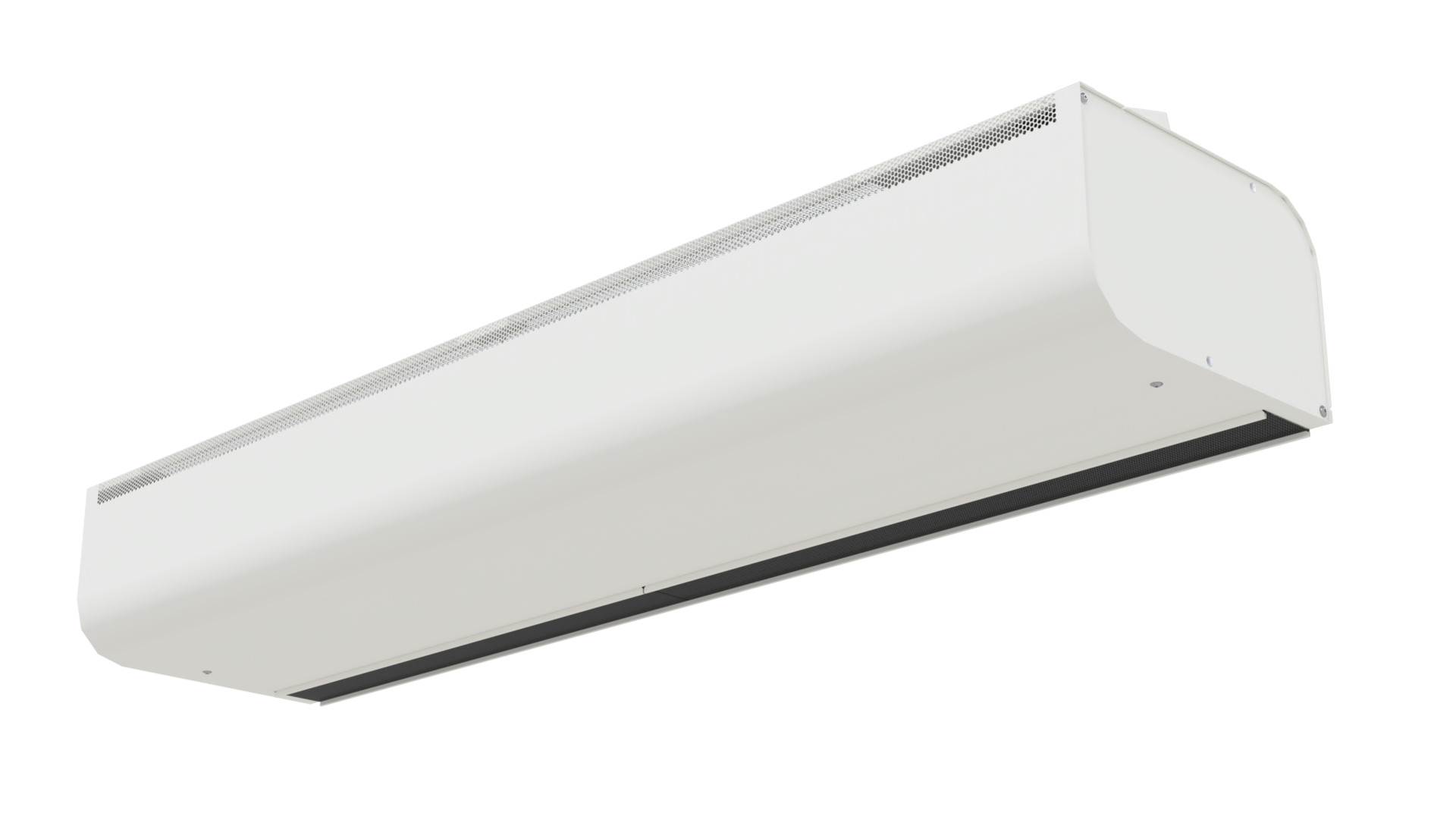

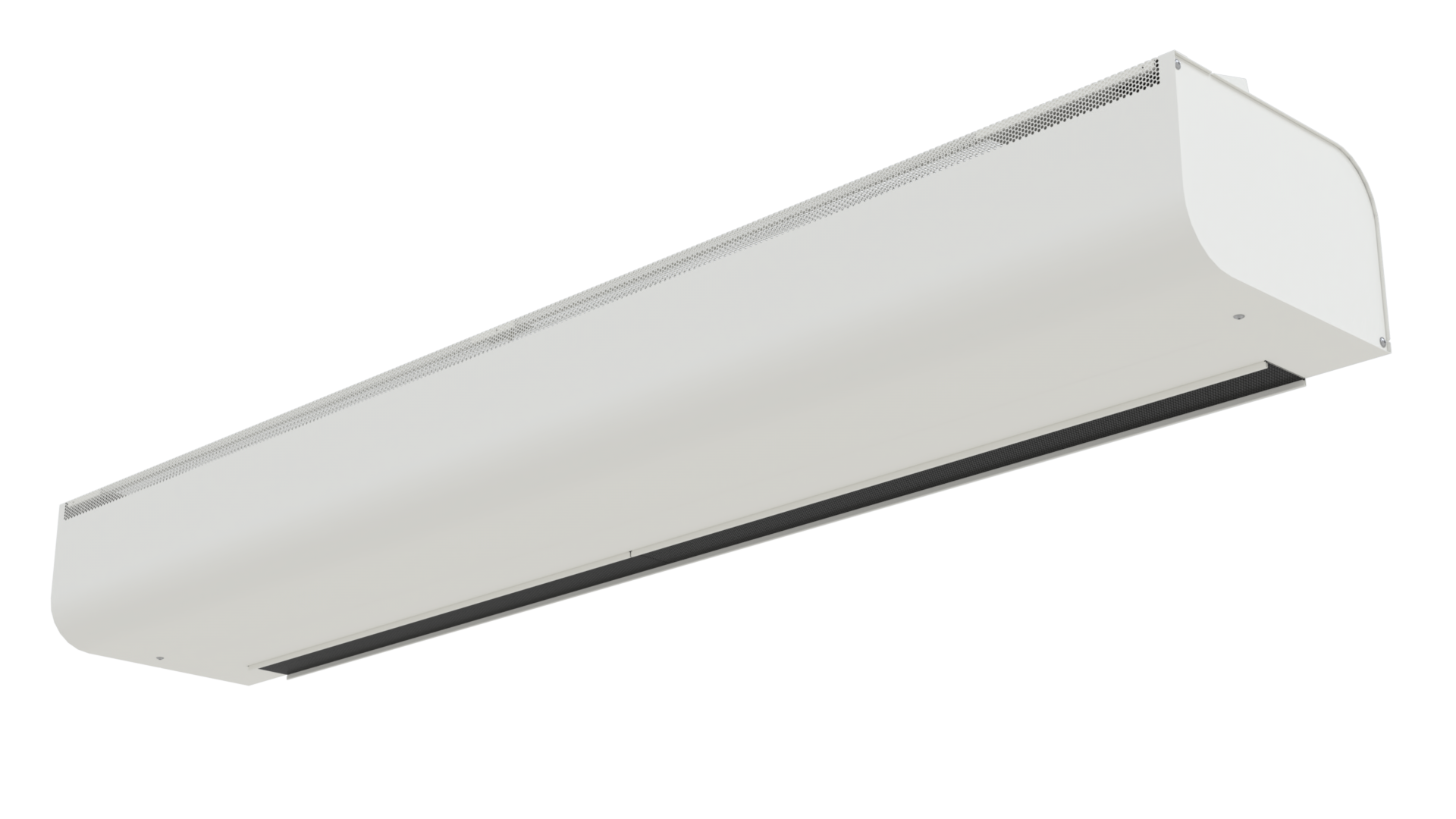

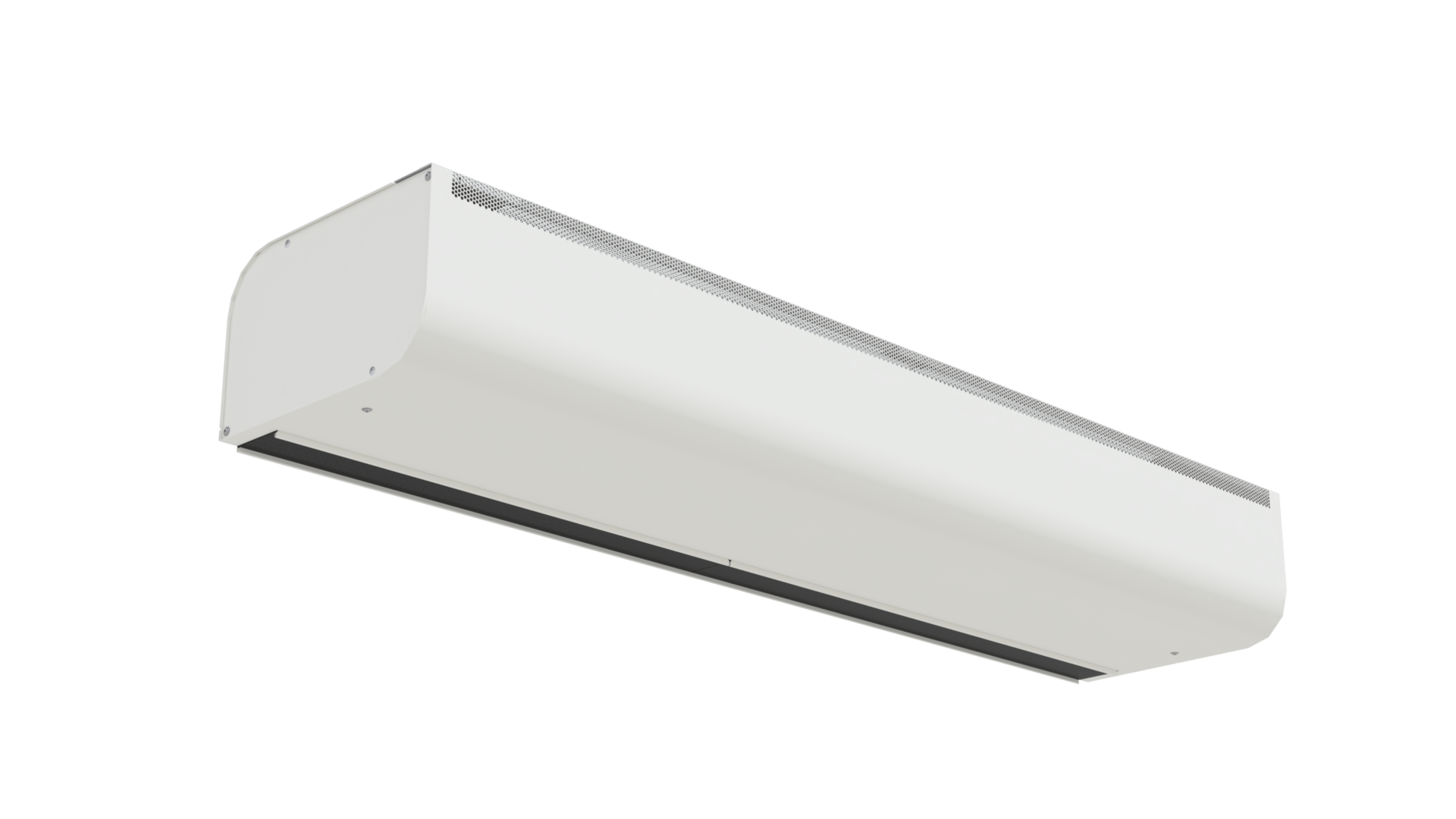

Barriere a lama d'aria fino a 3500 m³/h per montaggio a vista.
Caratteristiche
Struttura in acciaio verniciato bianco RAL 9016.
Lama d'aria a 3 velocità.
Impiego
Per ridurre l'entrata di aria calda/fredda dall'esterno su porte di altezza fino a 3,2 m in ambienti tipo bar, ristoranti e negozi. Non idonea per ambienti industriali.
Lunghezze
Lunghezza 1 / 1,5 / 2 / 2,5 m
Versioni
- Senza riscaldamento
- con batteria elettrica
- con batteria ad acqua.
Pannelli di controllo
-BASIC con commutatore manuale
-PRIME con schermo touch-screen, termostato integrato, gestione remota
da APP e possibilità di controllo da ModBus
Solamente con la lama d'aria con controllo PRIME è possibile concatenare più barriere sotto lo stesso pannello
(es. una lama d'aria PRIME + 10 lame d'aria SLAVE)
Le lame d'aria SLAVE sono prive di pannello di controllo.
Parti principali
1 - Staffe di fissaggio
2 - chiusura superiore
3 - alloggiamento modulo di controllo
4 - griglia di presa aria
5 - attacchi acqua (solo versione con batteria ad acqua)
6 - chiusure laterali
7 - ingresso alimentazione elettrica
Dimensioni
Tutte le dimensioni sono espresse in mm
| modello | A | B | C | D | E | F | G | H | I |
| EVCES4 B 100 | 916 | 1252 | 392 | 244 | 51 | 111 | 90 | 240 | 95 |
| EVCES4 B 150 | 1325 | 1660 | |||||||
| EVCES4 B 200 | 1825 | 2160 | |||||||
| EVCES4 B 250 | 2235 | 2570 |
Dati di funzionamento e listino - altezza massima di installazione 3,2 mt
(1) Portate d’aria misurate secondo ISO 27327-1
| Modello | Portata m³/h ¹ | Alimentazione | Consumo A | Lunghezza | Riscaldamento | Potenza | Aumento di temperatura | |||
| Velocità 3 | Velocità 2 | Velocità 1 | motore | totale | mm | kW | °C | |||
| EVCES4-B-100-S0 | 1350 | 900 | 700 | 230V-1F-50Hz | 0,6 | 0,6 | 1252 | Senza | - | - |
| EVCES4-B-150-S0 | 2200 | 1550 | 1150 | 230V-1F-50Hz | 0,9 | 0,9 | 1660 | Senza | - | - |
| EVCES4-B-200-S0 | 3000 | 2200 | 1450 | 230V-1F-50Hz | 1,4 | 1,4 | 2160 | Senza | - | - |
| EVCES4-B-250-S0 | 3500 | 3200 | 2350 | 230V-1F-50Hz | 1,4 | 1,4 | 2570 | Senza | - | - |
| EVCES4-B-100-E1 | 1350 | 900 | 700 | 400V-3F-50Hz | 0,6 | 14,4 | 1252 | Elettrico | 3,2 / 6,3 | 13,9 |
| EVCES4-B-150-E1 | 2200 | 1550 | 1150 | 400V-3F-50Hz | 0,9 | 21,3 | 1660 | Elettrico | 5,0 / 10,0 | 13,5 |
| EVCES4-B-200-E1 | 3000 | 2200 | 1450 | 400V-3F-50Hz | 1,4 | 27,9 | 2160 | Elettrico | 6,3 / 12,6 | 12,5 |
| EVCES4-B-250-E1 | 3500 | 3200 | 2350 | 400V-3F-50Hz | 1,4 | 26,0 | 2570 | Elettrico | 8,2 / 16,3 | 13,8 |
| EVCES4-B-100-E0 | 1350 | 900 | 700 | 400V-3F-50Hz | 0,6 | 13,7 | 1252 | Elettrico | 3,2 / 4,7 | 10,3 |
| EVCES4-B-150-E0 | 2200 | 1550 | 1150 | 400V-3F-50Hz | 0,9 | 11,9 | 1660 | Elettrico | 3,8 / 7,5 | 10,1 |
| EVCES4-B-200-E0 | 3000 | 2200 | 1450 | 400V-3F-50Hz | 1,4 | 15,8 | 2160 | Elettrico | 4,8 / 9,5 | 9,4 |
| EVCES4-B-250-E0 | 3500 | 3200 | 2350 | 400V-3F-50Hz | 1,4 | 19,4 | 2570 | Elettrico | 6,9 / 12,2 | 10,4 |
| EVCES4-B-100-V2 | 1300 | 900 | 700 | 230V-1F-50Hz | 0,6 | 0,6 | 1252 | Acqua | 16,0 | 36,4 |
| EVCES4-B-150-V2 | 2000 | 1500 | 1150 | 230V-1F-50Hz | 0,9 | 0,9 | 1660 | Acqua | 23,6 | 35,0 |
| EVCES4-B-200-V2 | 2950 | 2300 | 1650 | 230V-1F-50Hz | 1,4 | 1,4 | 2160 | Acqua | 34,0 | 34,1 |
| EVCES4-B-250-V2 | 3700 | 3200 | 2350 | 230V-1F-50Hz | 1,4 | 1,4 | 2570 | Acqua | 42,9 | 34,3 |
Pressione sonora
(2) Livelli di pressione sonora secondo ISO 27327-2 a 3 e 5 m di distanza alla massima velocità. Fattore direzionale: Q = 2
(3) Livelli di pressione sonora secondo ISO 27327-2 a 3 e 5 m di distanza alla massima velocità. Fattore direzionale: Q = 2
| Modello | Pressione sonora a 3 mt - dB(A)² | Potenza sonora - dB(A)³ | Peso kg | ||
| Velocità 3 | Velocità 2 | Velocità 1 | |||
| EVCES4-B-100-S0 | 48 | 38 | 29 | 69 | 22,0 |
| EVCES4-B-150-S0 | 50 | 54 | 35 | 71 | 28,0 |
| EVCES4-B-200-S0 | 51 | 45 | 34 | 72 | 36,0 |
| EVCES4-B-250-S0 | 52 | 52 | 45 | 74 | 42,0 |
| EVCES4-B-100-E1 | 48 | 38 | 29 | 69 | 23,0 |
| EVCES4-B-150-E1 | 50 | 54 | 35 | 71 | 29,0 |
| EVCES4-B-200-E1 | 51 | 45 | 34 | 72 | 37,0 |
| EVCES4-B-250-E1 | 52 | 52 | 45 | 74 | 44,0 |
| EVCES4-B-100-E0 | 48 | 38 | 29 | 69 | 23,0 |
| EVCES4-B-150-E0 | 50 | 54 | 35 | 71 | 29,0 |
| EVCES4-B-200-E0 | 51 | 45 | 34 | 72 | 37,0 |
| EVCES4-B-250-E0 | 52 | 52 | 45 | 74 | 44,0 |
| EVCES4-B-100-V2 | 47 | 40 | 37 | 68 | 25,0 |
| EVCES4-B-150-V2 | 49 | 44 | 37 | 71 | 31,0 |
| EVCES4-B-200-V2 | 51 | 48 | 39 | 73 | 41,0 |
| EVCES4-B-250-V2 | 52 | 52 | 44 | 74 | 48,0 |
Listino prezzi lame d'aria BASIC
| Modello | Euro |
| EVCES4-B-100-S0-BA | 2085,94 |
| EVCES4-B-150-S0-BA | 2444,00 |
| EVCES4-B-200-S0-BA | 2709,94 |
| EVCES4-B-250-S0-BA | 3290,86 |
| EVCES4-B-100-E1-BA | 2588,11 |
| EVCES4-B-150-E1-BA | 3304,23 |
| EVCES4-B-200-E1-BA | 3614,74 |
| EVCES4-B-250-E1-BA | 4289,26 |
| EVCES4-B-100-E0-BA | 2487,09 |
| EVCES4-B-150-E0-BA | 3166,06 |
| EVCES4-B-200-E0-BA | 3460,23 |
| EVCES4-B-250-E0-BA | 4100,57 |
| EVCES4-B-100-V2-BA | 2550,97 |
| EVCES4-B-150-V2-BA | 3033,83 |
| EVCES4-B-200-V2-BA | 3411,20 |
| EVCES4-B-250-V2-BA | 4088,69 |
Pannello di comando BASIC
Listino prezzi lame d'aria PRIME
| Modello | Euro |
| EVCES4-B-100-S0-PR | 2687,66 |
| EVCES4-B-150-S0-PR | 3090,29 |
| EVCES4-B-200-S0-PR | 3498,86 |
| EVCES4-B-250-S0-PR | 3897,03 |
| EVCES4-B-100-E1-PR | 3461,71 |
| EVCES4-B-150-E1-PR | 4002,51 |
| EVCES4-B-200-E1-PR | 4568,57 |
| EVCES4-B-250-E1-PR | 5072,23 |
| EVCES4-B-100-E0-PR | 3454,29 |
| EVCES4-B-150-E0-PR | 3922,29 |
| EVCES4-B-200-E0-PR | 4555,20 |
| EVCES4-B-250-E0-PR | 5063,31 |
| EVCES4-B-100-V2-PR | 3240,34 |
| EVCES4-B-150-V2-PR | 3751,43 |
| EVCES4-B-200-V2-PR | 4304,11 |
| EVCES4-B-250-V2-PR | 4822,63 |
Pannello di comando PRIME.
Listino prezzi lame d'aria SLAVE
| Modello | Euro |
| EVCES4-B-100-S0-PS | 2282,06 |
| EVCES4-B-150-S0-PS | 2684,69 |
| EVCES4-B-200-S0-PS | 3008,57 |
| EVCES4-B-250-S0-PS | 3491,43 |
| EVCES4-B-100-E1-PS | 2937,26 |
| EVCES4-B-150-E1-PS | 3516,69 |
| EVCES4-B-200-E1-PS | 3965,37 |
| EVCES4-B-250-E1-PS | 4639,89 |
| EVCES4-B-100-E0-PS | 2836,23 |
| EVCES4-B-150-E0-PS | 3530,06 |
| EVCES4-B-200-E0-PS | 3809,37 |
| EVCES4-B-250-E0-PS | 4449,71 |
| EVCES4-B-100-V2-PS | 2836,23 |
| EVCES4-B-150-V2-PS | 3345,83 |
| EVCES4-B-200-V2-PS | 3781,14 |
| EVCES4-B-250-V2-PS | 4417,03 |
SENZA pannello di controllo
Accessori opzionali
| Modello | Descrizione | Euro |
| EDS | Interruttore apertura porta (comando per versione BASIC) | 176,50 |
| EDK-B-3 | Interruttore apertura porta (comando per versione PRIME) | 82,97 |
| ETER-P | Termostato ambiente da parete | 82,97 |
| EV135-3/4B | Valvola a 3 vie con capillare | 807,29 |
| EZV3 | Valvola a 3 vie motorizzata ON/OFF | 430,83 |
| EVCE-RAL | Verniciatura RAL a richiesta | 1307,93 |
EVCES4
Gamma EVCES4-B per porte di altezza massima 3,2mt
•4 lunghezze: 1000, 1500, 2000 e 2500 mm.
•Portate: sino a 3500 m³/h.
•3 modelli: Elettrico / Acqua calda / Senza riscaldamento.
•Potenza modello elettrico: sino a 16,3 kW (2 versioni di potenza).
•Potenza modello acqua calda: sino a 43,3kW.
•Disponibile con comandi remoti a filo: BASIC a selettore, PRIME touch-screen
•Ingressi per finecorsa porte e termostato ambiente ( per modelli riscaldati) per controllo riscaldamento su tutte le
versioni di comando.
•Connessione Modbus per versione Prime
Involucro:
•Struttura in acciaio galvanizzato (spessore 0,80 mm) RAL9016.
•Indice di protezione IP20.
•Griglia d’aspirazione con filtro integrato.
•Diffusore di mandata orientabile da 3 a 15° a concezione alveolare che garantisce:
- bassa rumorosità ambientale.
- flusso laminare con ottimizzazione dell’effetto schermo termico.
Ventilatore:
•Tipo tangenziale diametro 100 mm, 3 velocità.
Batteria ad acqua calda:
•2 ranghi.
•attacchi acqua: G3/4”.
Batteria elettrica:
•Tecnologia A FILO con inerzia ridotta.
•Solo 15 sec. per disporre del 100% della potenza.
•Termostati di surriscaldamento e d’emergenza integrati.
•Post ventilazione di sicurezza: assicura il funzionamento dei ventilatori per 30 secondi dopo l’arresto della lama
d’aria. Questa funzione ha lo scopo di raffreddare la batteria.
