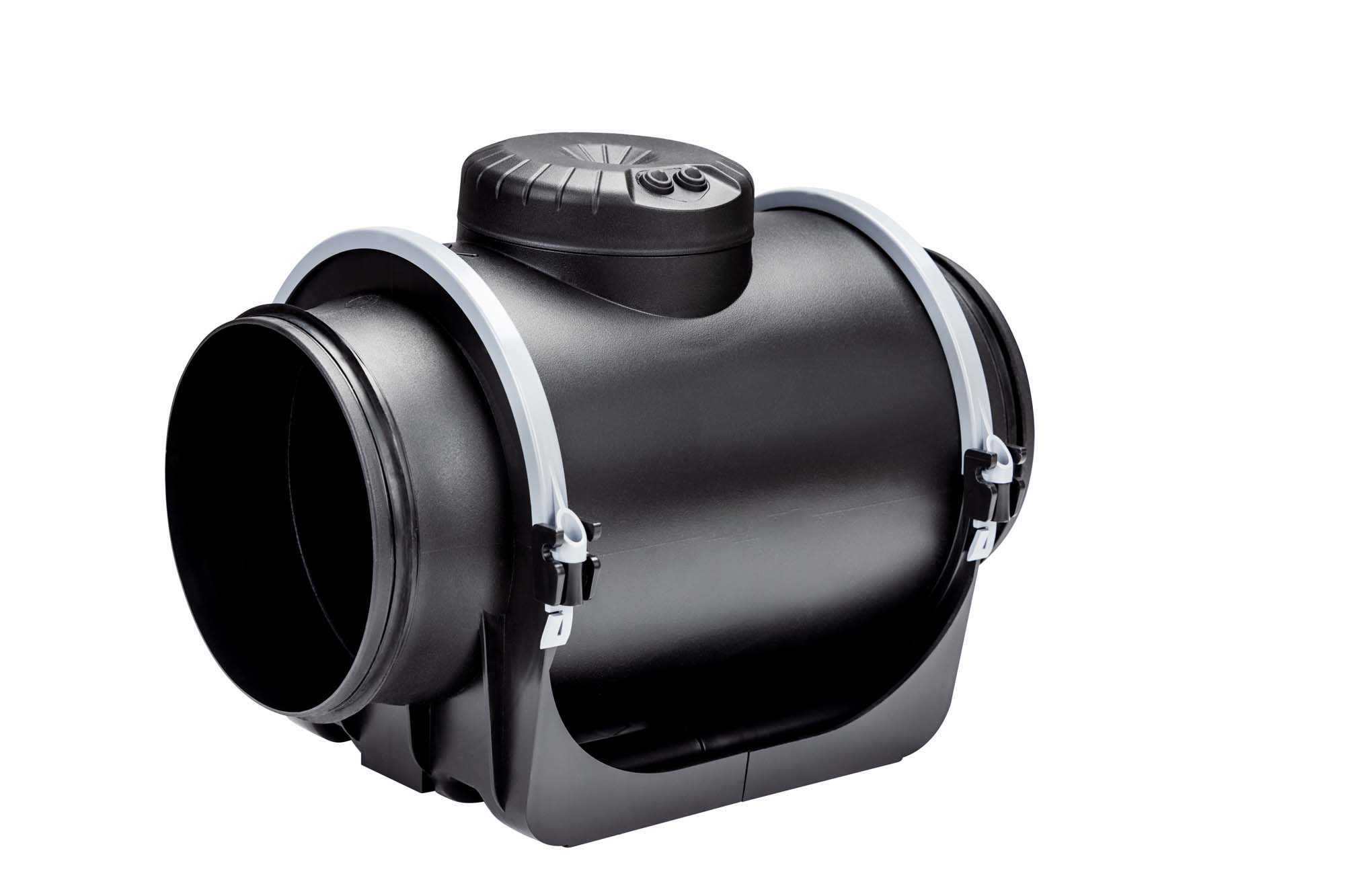

EVTD EVO ECOWATT Ventilatori elicocentrifughi da canale circolare

Consiglia questo prodotto
Home Catalogo generale Ventilatori Da Canale Evtd Evo Ecowatt Ventilatori Elicocentrifughi Da Canale Circolare
Registrati subito

Descrizione

Ventilatore da condotto circolare, con scatola morsettiera esterna, involucro smontabile e motore regolabile, alimentazione 220-240V 50/60Hz.
Gruppo motore/ventola estraibile.

Caratteristiche

Modelli con diametro nominale da 100 mm a 315 mm con installazione su condotto circolare.
Involucro compatto in plastica bianca rinforzata e resistente. Basso livello sonoro.
Struttura ermetica a tenuta tra il corpo principale e staffa di supporto, per evitare perdite d’aria. Guarnizioni di gomma sulle flange per migliorare la tenuta d’aria con i condotti.
Silent-block tra il motore ed il supporto per ridurre le vibrazioni ed abbassare la rumorosità generata.
Motori brushless EC:
Velocità regolabile al 100% tramite il potenziometro posto nella morsettiera o tramite un controllo esterno tipo REB-ECOWATT. Opzione di controllo remoto tramite segnale esterno 0-10V.
- Cuscinetti a sfera e protettore termico a riarmo manuale.
- Temperatura di lavoro: -20/40ºC. Grado di protezione IP44.

Impiego

Su canalizzazione circolare fino al ø 315 mm.
Portata massima da 200 a 2650 m³/h in base al modello.
Pressione statica fino a 560 Pa.

Accessori a richiesta

- rete bocca aspirante;
- raccordo per canale rettangolare;
- serranda di non ritorno;
- regolatore di velocità.

Dimensioni

tutte le dimensioni sono espresse in mm

modello A B C ØD E F G H I J ØK L M
EVTD-EVO-ECOWATT 100 302 181 201 97 28,5 107 133 100 168 100 4,5 89 189
EVTD-EVO-ECOWATT 125 302 191 221 122,5 28,5 117 132 100 172 104,5 4,5 91 209
EVTD-EVO-ECOWATT 150 326 221 240 147 25 126 165 120 170 142 5,5 121 229
EVTD-EVO-ECOWATT 160 306 221 240 157 25 126 165 120 170 142 5,5 121 229
EVTD-EVO-ECOWATT200 346 238 263 197 28 137 190 124 211 161 5,5 161 253
EVTD-EVO-ECOWATT 250 390 289 306 247 40 159 230 155 231 194 7 182 295
EVTD-EVO-ECOWATT 315 485 353 371 312 40 192 278 188 317 242 7 206 358

Caratteristiche tecniche

modello Tensione
di controllo 		velocità r.p.m  Potenza Max ass. Corrente Max ass. Livello pressione sonora Peso
W A dB (A) Kg
Aspirazione Irradiato Scarico
EVTD EVO ECOWATT 100 10 2250 9 0,1 32 18 31 1,65
8 1940 7 0,1 28 14 28
6 1530 5 0,1 23 11 23
4 1120 3 0,1 16 10 16
EVTD EVO ECOWATT 125 10 2250 14 0,1 35 20 37 1,75
8 1930 10 0,1 32 16 34
6 1520 6 0,1 27 11 28
4 1100 4 0,1 20 10 21
EVTD EVO ECOWATT 150 10 2650 38 0,3 44 30 45 2,05
8 2240 24 0,2 40 26 41
6 1740 12 0,1 35 21 36
4 1250 6 0,1 27 14 28
EVTD EVO ECOWATT 160 10 2650 37 0,3 44 29 46 2,05
8 2250 24 0,2 41 25 42
6 1760 13 0,1 35 20 37
4 1250 6 0,1 28 12 29
EVTD EVO ECOWATT 200 10 1630 75 0,6 46 30 48 3,4
8 2250 50 0,4 43 27 45
6 1750 26 0,2 37 21 39
4 1260 12 0,1 30 14 32
EVTD EVO ECOWATT 250 10 2640 141 0,9 49 36 50 4,95
8 2270 94 0,6 46 32 47
6 1770 49 0,4 40 27 41
4 1280 22 0,2 33 20 34
EVTD EVO ECOWATT 315 10 2640 225 1,5 57 41 55 7,5
8 2280 145 1 54 38 52
6 1770 73 0,5 48 32 46
4 1280 33 0,3 41 25 39

Prestazioni aerauliche

modello     Tensione di controllo     portata m3/h
0 Pa 20 Pa 40 Pa 50 Pa 60 Pa 80 Pa 100 Pa 120 Pa 140 Pa 150 Pa 160 Pa 200 Pa 250 Pa 300 Pa 400 Pa 450 Pa 500 Pa
V
EVTD EVO ECOWATT 100 10 190 175 165 135 120 40
8 170 135 115 90 35
6 130 85 20
4 90 15
EVTD EVO ECOWATT 125 10 310 280 270 260 245 220 150 50 20
8 260 235 220 205 180 60 20
6 210 180 125 40
4 150 110
EVTD EVO ECOWATT 150 10 560 550 525 515 505 480 460 425 380 360 330 110 30
8 480 460 430 420 405 360 330 240 90 70 60
6 360 340 300 270 245 80 40
4 260 220 100 25
EVTD EVO ECOWATT 160 10 590 560 540 530 520 500 470 450 400 380 360 125
8 490 470 440 430 420 370 340 270 120 110 80
6 370 340 310 290 270 120 50
4 260 220 100 40
EVTD EVO ECOWATT 200 10 850 840 810 805 800 780 760 725 710 690 680 600 190 50
8 740 720 790 780 775 640 610 575 520 505 470 115
6 570 545 510 490 485 400 350 100
4 400 350 290 260 80
EVTD EVO ECOWATT 250 10 1380 1350 1320 1310 1300 1275 1250 1210 1200 1190 1180 1100 960 800 200
8 1180 1150 1115 1105 1100 1060 1050 1000 960 950 910 780 400 150
6 910 870 850 825 800 710 700 600 360 310 275
4 650 600 525 520 450 150
EVTD EVO ECOWATT 315 10 1780 1750 1720 1700 1680 1630 1610 1580 1550 1540 1500 1450 1320 1180 600 320 190
8 1520 1490 1450 1420 1400 1380 1310 1300 1250 1240 1210 1080 900 500 100
6 1170 1150 1100 1060 1020 980 900 820 710 680 550 220 20
4 840 780 700 650 580 450 200 100

Facilità di installazione e manutenzione

Per invertire il flusso dell’aria basta semplicemente ruotare il corpo centrale staccandolo dalle staffe. La rotazione del corpo centrale è anche utile per posizionare al meglio la morsettiera, così da ottenere una posizione d’accesso migliore.

Listino prezzi

modello ventilatore
EVTD EVO ECOWATT 		Regolatore di velocità
REB ECOWATT
euro euro
100 1154,63 183,05
125 1176,24 183,05
150 1285,25 183,05
160 1292,94 183,05
200 1484,59 183,05
250 2182,63 183,05
315 2374,64 183,05
