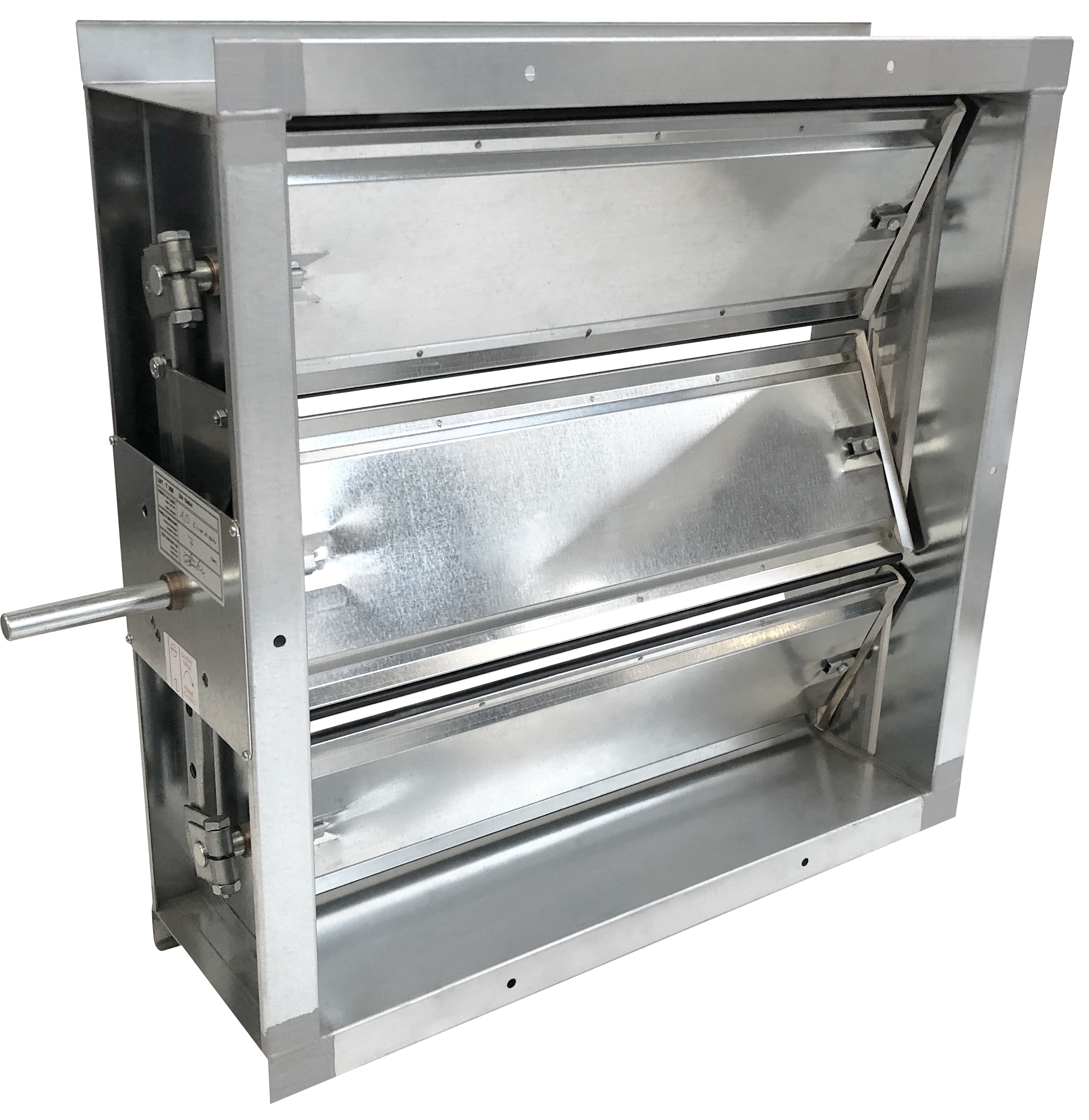

ERT200T Serrande di regolazione a tenuta in acciaio zincato passo 200 mm.

Consiglia questo prodotto
Home Catalogo generale Diffusione Serrande Ert200t Serrande Di Regolazione A Tenuta In Acciaio Zincato Passo 200 Mm Point
Registrati subito

Descrizione

Serrande di regolazione con movimento delle alette tramite ingranaggi posti all'esterno del flusso dell'aria e speciali guarnizioni sulle alette in grado di garantire una classe di tenuta 4 secondo la norma EN 1751.

Caratteristiche

- Telaio in acciaio zincato 15/10;
- alette tamburate con speciale profilo per l'alloggiamento delle guarnizioni, in lamiera d'acciaio zincata, spessore 0,8+0,8 mm;
- passo alette 200 mm;
- levismi esterni per il comando della serranda;
- boccole in bronzo;
- perni di comando ø18 mm zincati;
- tenuta laterale con lamelle in inox e singola tenuta su ogni aletta.

A richiesta

- Con comando manuale R12;
- versione in AISI 304;
- servomotore elettrico.

Caratteristiche dimensionali


L N° Fori Ø 8 mm X
200 1 140
300 1 190
400 2 90
500 2 140
600 2 190
700 3 90
800 3 140
900 3 190
1000 4 90
1100 4 140
1200 4 190
1300 5 90
1400 5 140
1500 5 190


H N° Fori Ø 8 mm Y
210 0 0
410 1 205
610 1 305
810 2 255
1010 3 205
1210 3 305
1410 4 255
1610 5 205
1810 5 305
2010 6 255

Perdita di carico e rumore generato

V: velocità di attraversamento (m/s).
Δpt [Pa]: perdite di carico in Pascal.
LwA [dB(A)]: indice di rumorosità.
α: angolo di apertura della serranda di regolazione, 0° le alette sono completamente aperte.
*Velocità sconsigliata.


Vk (m/s) α 0° α 30° α 60°
Δpt [Pa] LwA [dB(A)] Δpt [Pa] LwA [dB(A)] Δpt [Pa] LwA [dB(A)]
1 < 5 < 20 6 32 130 49
2 < 5 23 23 49 520 69
3 < 5 34 52 58 1185 16
4 < 5 42 94 66 1350 83
5 < 5 48 145 71 > 1500* 87
6 < 5 53 215 75 > 1500* 92

Coppia di rotazione necessaria per l'apertura e chiusura della serranda

Superficie [m2] Servomotore
CON ritorno a molla [Nm] SENZA ritorno a molla [Nm]
< 0,20 20 10
< 1,50 30 20
< 2,20 40 40
< 3,00 60 40
< 4,00 - 80

Listino prezzi

H L
200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
euro euro euro euro euro euro euro euro euro euro euro euro euro euro
210 239,08 250,96 263,07 275,20 286,75 299,47 311,56 323,42 335,53 347,38 359,55 371,96 383,50 395,92
410 288,47 304,95 321,40 337,87 354,04 370,78 387,23 403,70 420,14 436,61 453,10 469,84 486,01 502,76
610 337,87 358,94 379,72 400,52 421,33 442,10 462,91 483,98 504,76 525,86 546,64 567,71 588,52 609,59
810 387,23 412,36 437,50 462,91 488,00 513,14 538,55 563,96 589,10 614,81 639,90 665,31 690,72 716,16
1010 436,61 466,09 495,82 525,07 555,02 584,76 614,51 652,46 673,70 703,74 733,47 763,22 792,96 822,99
1210 485,44 511,56 553,88 587,94 622,01 656,07 690,15 724,25 758,31 792,69 826,75 861,12 895,20 929,53
1410 534,80 573,50 611,90 650,60 686,59 727,70 766,10 804,65 843,19 881,62 920,29 958,99 997,69 1036,39
1610 583,88 626,91 669,95 712,98 755,70 798,74 841,77 884,77 1099,93 970,56 1013,56 1056,90 1100,34 1143,24
1810 633,27 680,64 728,00 775,64 822,99 870,36 917,71 965,05 1012,42 1060,08 1107,41 1154,78 1202,14 1249,81
2010 682,37 734,33 786,03 838,02 889,71 941,68 993,37 1045,33 1097,02 1149,02 1200,71 1252,67 1304,38 1356,35

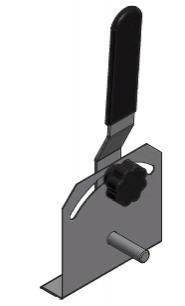

Comando manuale

Descrizione €
Comando manuale R12 perno ø 18mm a.r.
