ETA Griglie di transito in alluminio
Descrizione
Griglie con particolare profilo antiluce in alluminio con passo 20 mm per consentire un'ottimale circolazione dell’aria da un locale all’altro.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Installazione: fissaggio con viti frontali.
Massima grandezza: 1000 mm x 1000 mm.
Impiego
Montata su pareti divisorie o porte, consente una ottimale circolazione dell’aria e garantisce un equilibrio di pressione in locali adiacenti di edifici climatizzati con sistemi centralizzati ad aria.

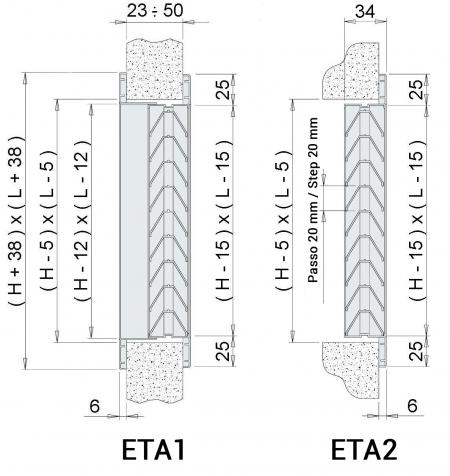

Modelli
ETA1: griglia completa di controcornice;
ETA2: griglia senza controcornice.
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità
L: larghezza
H: altezza
Tutte le dimensioni sono espresse in mm
| dimensioni LxH |
sezione efficace |
portata m3/h | ||
| Vk (m/s) | ||||
| m2 | 0,8 | 1 | 1,5 | |
| 300x100 | 0,007 | 20 | 25 | 37 |
| 400x100 | 0,010 | 29 | 36 | 54 |
| 500x100 | 0,012 | 35 | 43 | 65 |
| 600x100 | 0,015 | 43 | 54 | 80 |
| 300x160 | 0,015 | 43 | 54 | 80 |
| 400x160 | 0,020 | 57 | 72 | 108 |
| 500x160 | 0,025 | 72 | 90 | 135 |
| 600x160 | 0,030 | 86 | 108 | 162 |
| 300x200 | 0,019 | 54 | 68 | 103 |
| 400x200 | 0,026 | 75 | 93 | 140 |
| 500x200 | 0,033 | 95 | 118 | 178 |
| 600x200 | 0,040 | 115 | 144 | 216 |
| 300x300 | 0,031 | 89 | 112 | 167 |
| 400x300 | 0,043 | 123 | 154 | 232 |
| 500x300 | 0,054 | 155 | 195 | 292 |
| 600x300 | 0,065 | 187 | 234 | 350 |
| 600x400 | 0,090 | 260 | 325 | 485 |
| 600x600 | 0,139 | 400 | 500 | 750 |
| Pa | 7 | 10 | 20 | |
| dB(A) | 25/30 | 30/35 | 40/45 | |
Dettaglio fori
Listino prezzi
Nota: verniciato bianco RAL 9016 + 20%
| Dimensioni LxH |
griglia ETA1 |
griglia ETA2 |
Dimensioni LxH |
griglia ETA1 |
griglia ETA2 |
| euro | euro | euro | euro | ||
| 300x100 | 36,86 | 25,79 | 400x200 | 60,82 | 43,30 |
| 400x100 | 42,41 | 29,51 | 500x200 | 67,29 | 47,01 |
| 500x100 | 47,91 | 33,17 | 600x200 | 75,56 | 53,45 |
| 600x100 | 54,39 | 37,78 | 300x300 | 65,45 | 47,01 |
| 300x160 | 47,01 | 33,17 | 400x300 | 75,56 | 53,45 |
| 400x160 | 53,45 | 37,78 | 500x300 | 85,72 | 60,83 |
| 500x160 | 58,96 | 41,48 | 600x300 | 95,83 | 68,20 |
| 600x160 | 63,62 | 44,24 | 600x400 | 127,79 | 90,95 |
| 300x200 | 53,45 | 37,78 | 600x600 | 191,70 | 136,42 |
