EDLS-EDLSB Diffusori lineari multiferitoia a scomparsa

Consiglia questo prodotto
Home Catalogo generale Diffusione Diffusori Edls Edlsb Diffusori Lineari Multiferitoia A Scomparsa
Registrati subito

Descrizione

Diffusori lineari a scomparsa con mono e multiferitoia da 20 mm o 30 mm con profilo aerodinamico in alluminio e deflettori regolabili, per un ottimale controllo del lancio dell’aria.
Disponibili anche con rete equalizzatrice e serranda di taratura a scorrimento.

Caratteristiche

Materiale: alluminio.
Finitura EDLS: telaio e deflettori in alluminio verniciato nero RAL9005.
Finitura EDLSB: telaio e deflettori in alluminio verniciato bianco RAL9016.
Numero feritoie: da 1 a 3
Dimensioni feritoia: 20 mm o 30 mm.

Installazione: mediante plenum con sistema di montaggio a ponti. Posizionamento nastro anticrepe su telaio e conseguente rasatura a gesso.

Dimensioni realizzabili in unico pezzo:
- lunghezza minima 300 mm;
- lunghezza massima 2000 mm.

Impiego

Diffusore adatto sia alla mandata che alla ripresa dell’aria in ambienti di grandi dimensioni. Grazie alla sua modularità permette grande libertà di progettazione.

Modelli

-EDLS10-FA - EDLSB10-FA diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 20 mm.
-EDLS20-FA - EDLSB20-FA diffusori lineari a scomparsa di mandata con deflettori e feritoia da 20 mm.
-EDLS30-FA - EDLSB30-FA diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 20 mm.
-EDLS40-FA - EDLSB40-FA diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 20 mm.

-EDLS10-FB - EDLSB10-FB diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 30 mm.
-EDLS20-FB - EDLSB20-FB diffusori lineari a scomparsa di mandata con deflettori e feritoia da 30 mm.
-EDLS30-FB - EDLSB30-FB diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 30 mm.
-EDLS40-FB - EDLSB40-FB diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 30 mm.

Accessori

- plenum zincato;
- plenum isolato;
- ponti di fissaggio;
- kit di continuità.

A richiesta

- Possibilità di installazione in continuità.
- Plenum con attacco posteriore ovalizzato.

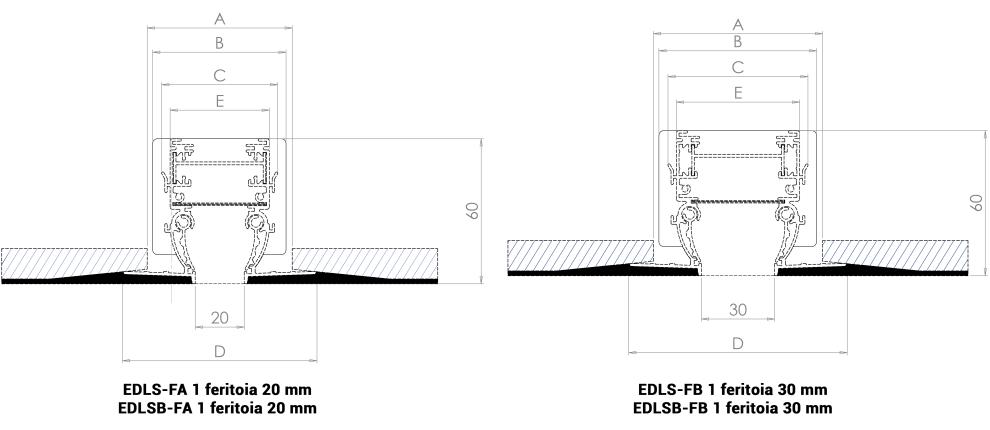

EDLS - EDLSB una feritoia dimensioni

Tutte le dimensioni sono espresse in mm

feritoia L A B C E D numero ponti di fissaggio
feritoia da 20 mm 800 60 55 48 41 80 2
1000 2
1200 2
1500 2
2000 2
feritoia da 30 mm 800 70 65 58 51 90 2
1000 2
1200 2
1500 2
2000 2

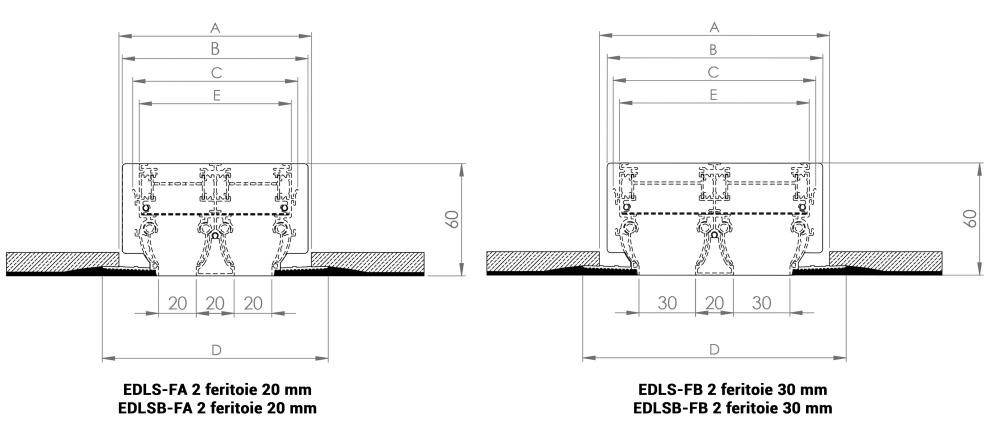

EDLS - EDLSB due feritoie dimensioni

2 feritoie L A B C D E numero ponti di fissaggio
feritoie da 20 mm 800 100 95 88 120 81 2
1000 2
1200 2
1500 2
2000 2
feritoie da 30 mm 800 120 115 108 140 101 2
1000 2
1200 2
1500 2
2000 2

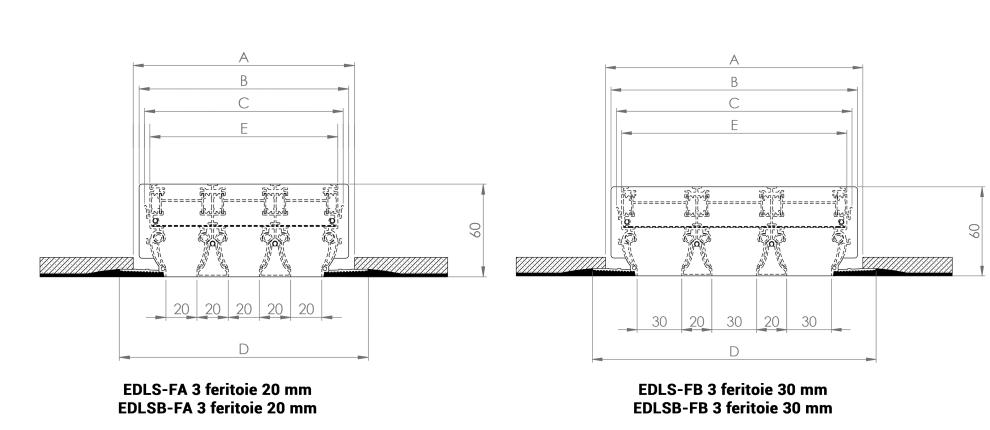

EDLS - EDLSB tre feritoie dimensioni

3 feritoie L A B C D E numero ponti di fissaggio
feritoie da 20 mm 800 140 135 128 160 121 2
1000 2
1200 2
1500 2
2000 3
feritoie da 30 mm 800 170 165 158 190 151 2
1000 2
1200 2
1500 2
2000 3

Dati di funzionamento

Dati riferiti a diffusori di lunghezza 1m, con una velocità terminale Vt=0.25 m/s, montati a filo soffitto e con lancio laterale con effetto coanda.

Valori riferiti a diffusore senza serranda o con serranda a scorrimento aperta.
Valori riferiti al diffusore con deflettori in posizione di lavoro con parzializzazione al 50% della superficie utile di passaggio aria.

La posizione dei deflettori riduce la sezione efficace. Con deflettori completamente aperti o nel caso che il diffusore sia utilizzato per la ripresa, le portate in m³/h riportate in tabella possono variare.

Vk: velocità efficace (m/s)
m³/h: portata aria
Pa: perdite di carico in Pascal
L(m): lancio in metri
dB(A): indice di rumorosità

feritoie dimensioni feritoie sezione efficace m² portata aria e lancio
1 feritoia feritoia da 20 mm 0,0097 m³/h 70 105 140 175 210 245
L(m) 1.8 2.7 3.6 4.5 5.4 6.3
feritoia da 30 mm 0,0146 m3/h 105 158 210 262 315 368
L(m) 1,6 2,5 3,4 4,2 5 5,8
indice di rumorosità dB(A) <20 22 32 37 44 48
2 feritoie feritoie da 20 mm 0,0194 m³/h 140 210 280 350 420 490
L(m) 2,6 3,9 5,1 6,4 7,7 9,0
feritoie da 30 mm 0,0292 m³/h 210 316 420 524 630 736
L(m) 2,3 3,6 4,9 6,0 7,1 8,3
indice di rumorosità dB(A) <20 24 34 39 46 50
3 feritoie feritoie da 20 mm 0,0291 m³/h 210 315 420 525 630 735
L(m) 3,9 5,8 7,7 9,6 11,6 13,5
feritoie da 30 mm 0,0438 m³/h 315 474 630 786 945 1104
L(m) 3,4 5,4 7,3 9,0 10,7 12,4
indice di rumorosità dB(A) <20 26 36 41 48 52
Vk m/s 2 3 4 5 6 7
perdite di carico Pa 7 15 26 41 59 80

Angolo di collegamento

Elemento estetico di raccordo tra i due linee di diffusori lineari con angolo di 90° e lunghezza 500 mm per lato. Non ha funzionalità di ventilazione.

Tutte le misure sono espresse in mm.

Kit di continuità

Il kit di continuità è un accessorio necessario per poter realizzare linee in continuità di diffusori lineari di lunghezza superiore ai 2 metri. E’ costituito da due piastrine di giunzione che permettono l'allineamento ed il collegamento di due componenti della linea.

Caratteristiche lancio aria

Dimensioni plenum e sistema di montaggio con ponti di fissaggio



1 FERITOIA		 L       Dimensioni plenum
L1 L2 Numero stacchi Ø d P H E F
feritoia da 20 mm 800 800 770 1 145 240 60 80 56
1000 1000 970 1
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2
feritoia da 30 mm 800 800 770 1 145 240 70 80 56
1000 1000 970 1
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2



2 FERITOIE		 L       Dimensioni plenum
L1 L2 Numero stacchi Ø d P H E F
feritoie da 20 mm 800 800 770 2 145 300 100 80 56
1000 1000 970 2
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2
feritoie da 30 mm 800 800 770 2 198 300 120 80 56
1000 1000 970 2
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2



3 FERITOIE		 L       Dimensioni plenum
L1 L2 Numero stacchi Ø d P H E F
feritoie da 20 mm 800 800 770 2 198 300 140 80 56
1000 1000 970 2
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2
feritoie da 30 mm 800 800 770 2 198 300 160 80 56
1000 1000 970 2
1200 1200 1170 2
1500 1500 1470 2
2000 2000 1970 2

Listino prezzi EDLS-FA - 1 feritoia - verniciato nero RAL9005 - feritoia 20 mm

Articolo normalmente disponibile a magazzino
EDLS-FA lunghezza EDLS10-FA EDLS20-FA EDLS30-FA EDLS40-FA PLENUM PLENUM
ISOLATO
1 FERITOIA euro euro euro euro euro euro
feritoia da 20 mm 800 50,40 52,79 59,26 65,68 59,72 77,01
1000 56,63 59,42 65,82 73,24 64,98 83,85
1200 67,25 71,83 80,07 87,79 81,58 108,33
1500 76,55 82,15 89,86 99,21 87,92 113,29
2000 97,48 101,01 115,04 126,11 100,41 132,50

Listino prezzi EDLS-FA - 2 feritoie - verniciato nero RAL9005 - feritoie 20 mm

EDLS-FA lunghezza EDLS10-FA EDLS20-FA EDLS30-FA EDLS40-FA PLENUM PLENUM
ISOLATO
2 FERITOIE euro euro euro euro euro euro
feritoie da 20 mm 800 88,08 94,66 104,06 117,98 69,98 90,85
1000 98,32 106,10 115,23 131,37 75,51 98,45
1200 116,13 127,79 140,03 157,46 86,69 115,06
1500 131,49 154,94 156,15 177,35 90,65 120,74
2000 167,04 201,67 199,89 225,56 103,83 141,80

Listino prezzi EDLS-FA - 3 feritoie - verniciato nero RAL9005 - feritoie 20 mm

EDLS-FA lunghezza EDLS10-FA EDLS20-FA EDLS30-FA EDLS40-FA PLENUM PLENUM
ISOLATO
3 FERITOIE euro euro euro euro euro euro
feritoie da 20 mm 800 115,42 127,03 137,17 158,80 75,13 98,03
1000 129,04 142,51 152,28 177,19 81,78 107,22
1200 153,29 172,46 186,75 213,80 93,27 240,68
1500 173,62 209,17 208,00 240,67 99,26 132,85
2000 221,74 273,28 267,67 307,37 115,09 157,63

Listino prezzi EDLS-FB - 1 feritoia - verniciato nero RAL9005 - feritoia 30 mm

Articolo normalmente disponibile a magazzino
EDLS-FB lunghezza EDLS10-FB EDLS20-FB EDLS30-FB EDLS40-FB PLENUM PLENUM
ISOLATO
1 FERITOIA euro euro euro euro euro euro
feritoia da 30 mm 800 51,40 57,19 60,45 67,00 60,29 77,78
1000 57,75 63,77 67,13 74,70 65,64 84,74
1200 73,98 81,07 88,07 96,58 85,04 109,33
1500 84,21 91,61 98,84 109,12 88,77 114,40
2000 99,42 109,79 117,33 128,62 101,49 133,92

Listino prezzi EDLS-FB - 2 feritoie - verniciato nero RAL9005 - feritoie 30 mm

EDLS-FB lunghezza EDLS10-FB EDLS20-FB EDLS30-FB EDLS40-FB PLENUM PLENUM
ISOLATO
2 FERITOIE euro euro euro euro euro euro
feritoie da 30 mm 800 94,25 101,27 111,33 126,23 67,90 90,77
1000 105,20 113,51 123,28 140,55 74,74 100,26
1200 124,25 136,73 149,82 168,47 95,65 127,62
1500 140,69 165,78 167,07 189,76 101,07 135,35
2000 178,72 215,78 213,88 241,34 117,36 160,79

Listino prezzi EDLS-FB - 3 feritoie - verniciato nero RAL9005 - feritoie 30 mm

EDLS-FB lunghezza EDLS10-FB EDLS20-FB EDLS30-FB EDLS40-FB PLENUM PLENUM
ISOLATO
3 FERITOIE euro euro euro euro euro euro
feritoie da 30 mm 800 123,49 135,91 146,76 169,90 76,36 99,76
1000 138,06 152,48 162,93 189,58 83,20 109,21
1200 164,01 184,53 199,81 228,75 95,65 127,62
1500 185,77 223,81 222,55 257,50 101,07 135,35
2000 237,25 292,40 286,40 328,87 117,36 160,79

Listino prezzi EDLSB-FA - 1 feritoia - verniciato bianco RAL9016 - feritoia 20 mm

Articolo normalmente disponibile a magazzino
EDLSB-FA lunghezza EDLSB10-FA EDLSB20-FA EDLSB30-FA EDLSB40-FA PLENUM PLENUM
ISOLATO
1 FERITOIA euro euro euro euro euro euro
feritoia da 20 mm 800 50,40 52,79 59,26 65,68 59,72 77,01
1000 56,63 59,42 65,82 73,24 64,98 83,85
1200 67,25 71,83 80,07 87,79 81,58 108,33
1500 76,55 82,15 89,86 99,21 87,92 113,29
2000 97,48 101,01 115,04 126,11 100,41 132,50

Listino prezzi EDLSB-FA - 2 feritoie - verniciato bianco RAL9016 - feritoie 20 mm

EDLSB-FA lunghezza EDLSB10-FA EDLSB20-FA EDLSB30-FA EDLSB40-FA PLENUM PLENUM
ISOLATO
2 FERITOIE euro euro euro euro euro euro
feritoie da 20 mm 800 88,08 94,66 104,06 117,98 69,98 90,85
1000 98,32 106,10 115,23 131,37 75,51 98,45
1200 116,13 127,79 140,03 157,46 86,69 115,06
1500 131,49 154,94 156,15 177,35 90,65 120,74
2000 167,04 201,67 199,89 225,56 103,83 141,80

Listino prezzi EDLSB-FA - 3 feritoie - verniciato bianco RAL9016 - feritoie 20 mm

EDLSB-FA lunghezza EDLSB10-FA EDLSB20-FA EDLSB30-FA EDLSB40-FA PLENUM PLENUM
ISOLATO
3 FERITOIE euro euro euro euro euro euro
feritoie da 20 mm 800 115,42 127,03 137,17 158,80 75,13 98,03
1000 129,04 142,51 152,28 177,19 81,78 107,22
1200 153,29 172,46 186,75 213,80 93,27 240,68
1500 173,62 209,17 208,00 240,67 99,26 132,85
2000 221,74 273,28 267,67 307,37 115,09 157,63

Listino prezzi EDLSB-FB - 1 feritoia - verniciato bianco RAL9016 - feritoia 30 mm

Articolo normalmente disponibile a magazzino
EDLSB-FB lunghezza EDLSB10-FB EDLSB20-FB EDLSB30-FB EDLSB40-FB PLENUM PLENUM
ISOLATO
1 FERITOIA euro euro euro euro euro euro
feritoia da 30 mm 800 51,40 57,19 60,45 67,00 60,29 77,78
1000 57,75 63,77 67,13 74,70 65,64 84,74
1200 73,98 81,07 88,07 96,58 85,04 109,33
1500 84,21 91,61 98,84 109,12 88,77 114,40
2000 99,42 109,79 117,33 128,62 101,49 133,92

Listino prezzi EDLSB-FB - 2 feritoie - verniciato bianco RAL9016 - feritoie 30 mm

EDLSB-FB lunghezza EDLSB10-FB EDLSB20-FB EDLSB30-FB EDLSB40-FB PLENUM PLENUM
ISOLATO
2 FERITOIE euro euro euro euro euro euro
feritoie da 30 mm 800 94,25 101,27 111,33 126,23 67,90 90,77
1000 105,20 113,51 123,28 140,55 74,74 100,26
1200 124,25 136,73 149,82 168,47 95,65 127,62
1500 140,69 165,78 167,07 189,76 101,07 135,35
2000 178,72 215,78 213,88 241,34 117,36 160,79

Listino prezzi EDLSB-FB - 3 feritoie - verniciato bianco RAL9016 - feritoie 30 mm

EDLSB-FB lunghezza EDLSB10-FB EDLSB20-FB EDLSB30-FB EDLSB40-FB PLENUM PLENUM
ISOLATO
3 FERITOIE euro euro euro euro euro euro
feritoie da 30 mm 800 123,49 135,91 146,76 169,90 76,36 99,76
1000 138,06 152,48 162,93 189,58 83,20 109,21
1200 164,01 184,53 199,81 228,75 95,65 127,62
1500 185,77 223,81 222,55 257,50 101,07 135,35
2000 237,25 292,40 286,40 328,87 117,36 160,79

Listino prezzi

Articolo normalmente disponibile a magazzino
ponte di fissaggio e kit di continuità euro
ponte di fissaggio per EDLS-FA EDLS-FB EDLSB-FA EDLSB-FB - 1 FERITOIA 11,87
ponte di fissaggio per EDLS-FA EDLS-FB EDLSB-FA EDLSB-FB - 2 FERITOIE 11,87
ponte di fissaggio per EDLS-FA EDLS-FB EDLSB-FA EDLSB-FB - 3 FERITOIE 11,87
kit di continuità 2,23

Listino prezzi angolo estetico

Angolo estetico senza deflettori EDLS-FA EDLS-FB EDLSB-FA EDLSB-FB
euro euro euro euro
1 FERITOIA 113,27 115,50 113,27 115,50
2 FERITOIE 196,65 210,40 196,65 210,40
3 FERITOIE 258,09 276,12 258,09 276,12
Kit di continuità 2,23 2,23 2,23 2,23
