CU-LT-1S Serrande Tagliafuoco rettangolare CE a sbalzo

Caratteristiche

Struttura in acciaio zincato.
Pala in refrattario da 25 mm di spessore.

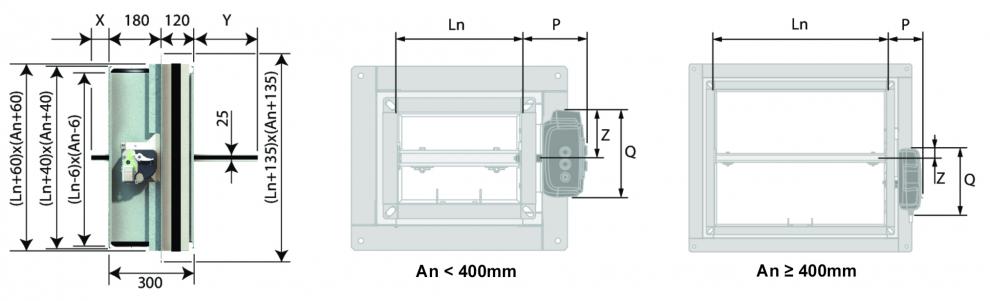

Dimensioni: da 200x100 a 800x600
Guarnizione perimetrale termo-espandente.
2 microinterruttori (uno di inizio ed uno di fine corsa) già installati.
Flangia di connessione da 20 mm.
Cassa da 300 mm.
Installazione a sbalzo semplice e rapida su parete rigida, pavimento rigido e parete leggera (cartongesso).
Superficie libera ottimizzata e perdita di carico minima.
Prestazione acustica ottimale.
Tenuta d'aria classe C secondo EN1751.
Adatta per installazione a incasso a 0/90/180/270°.
Non richiede manutenzione.
Per uso in ambienti interni.
Dimensioni intermedie su richiesta.
Temperatura di esercizio: max 50°C.

Caratteristiche attuatore ONE RFT

Il servomotore a microprocessore con ritorno a molla ONE Rf-t è progettato per azionare in modo efficiente le serrande tagliafuoco Rf-t di qualsiasi dimensione.
Le principali caratteristiche dell’attuatore ONE Rf-t sono le seguenti:
• bassissimo consumo energetico in stand-by (0,12 W) che permette un consumo di energia fino a 5 volte inferiore rispetto ai tradizionali servomotori installati nelle serrande tagliafuoco;
• lo stato di apertura della serranda tagliafuoco è visibile tramite indicatore posto sull'attuatore, inoltre un led indica se il dispositivo è alimentato;
• il dispositivo di attivazione termica principale permette di effettuare test operativi anche in assenza della rete elettrica;
• un ulteriore dispositivo di attivazione è integrato nell'attuatore al fine di rilevare un possibile incendio all'esterno del condotto;
• la sostituzione del fusibile è facile e veloce. L'alloggiamento del fusibile si trova nel corpo del servomotore e può anche esser utilizzato come foro di ispezione per una telecamera endoscopica;
• il reset manuale della serranda può essere eseguito mediante una comune batteria da 9 Volt alcanina. Con una sola batteria si possono eseguire fino a 50 cicli di reset;
• involucro IP54 in polimero tecnico resistente agli urti.
• è presente una coppia di microinterruttori di inizio e fine corsa. Sia i cavi di alimentazione e di posizione sono sovradimensionati e ben identificati.
• Alimentazione 24 VCA/VCC (-10/+20%) o 230 VCA (-15/+15%).

Impiego e classificazione con comando meccanico, magnetico o motorizzato

-Parete rigida: EI 120 (ve i ↔ o) S – (500 Pa).
-Parete leggera: EI 120 (ve i ↔ o) S – (500 Pa) (blocchi di gesso).
-Parete leggera: EI 90 (ve i ↔ o) S – (500 Pa) (cartongesso topo F).
-Solaio: EI 120 (ho i ↔ o) S – (500 Pa) calcestruzzo aerato.
