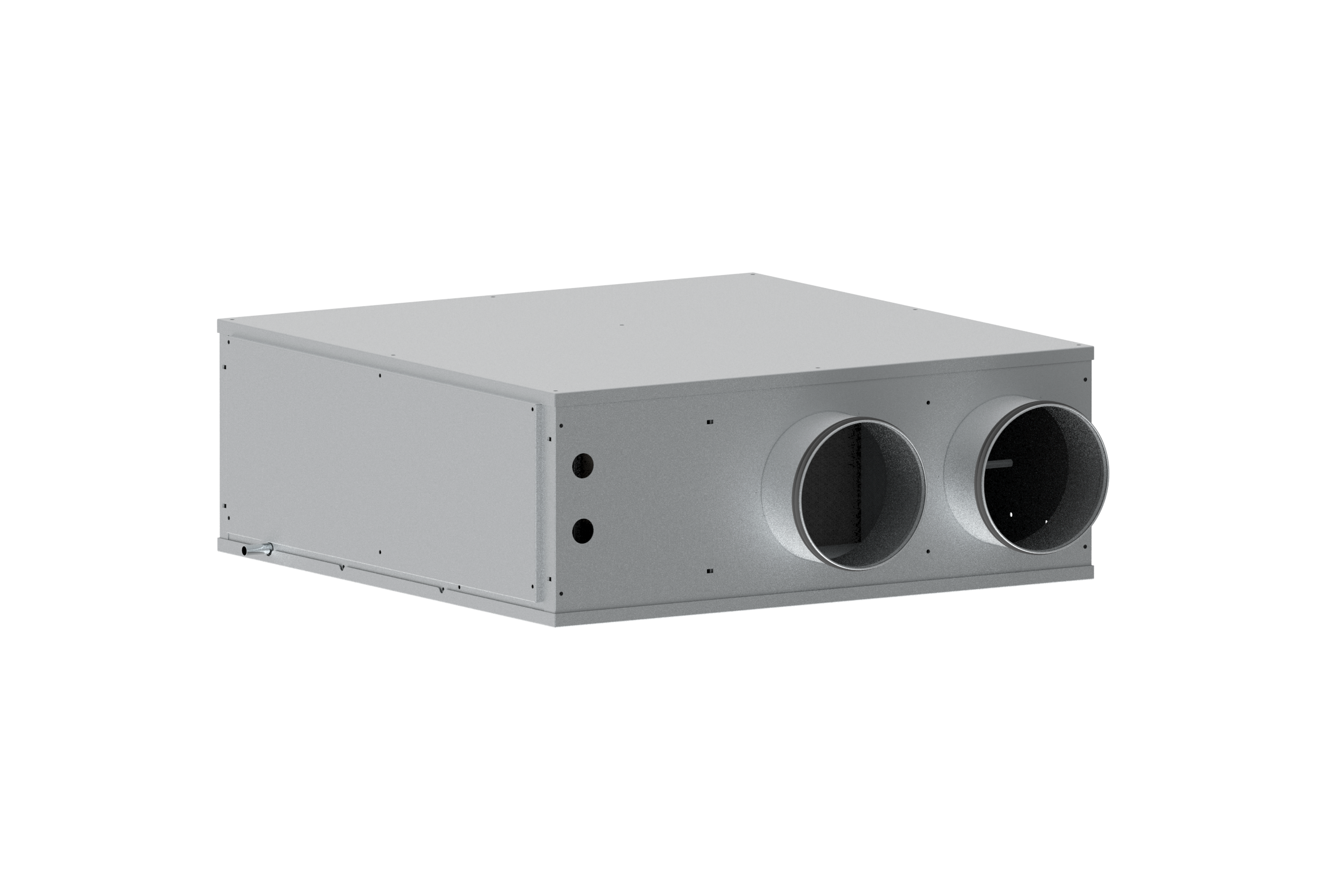

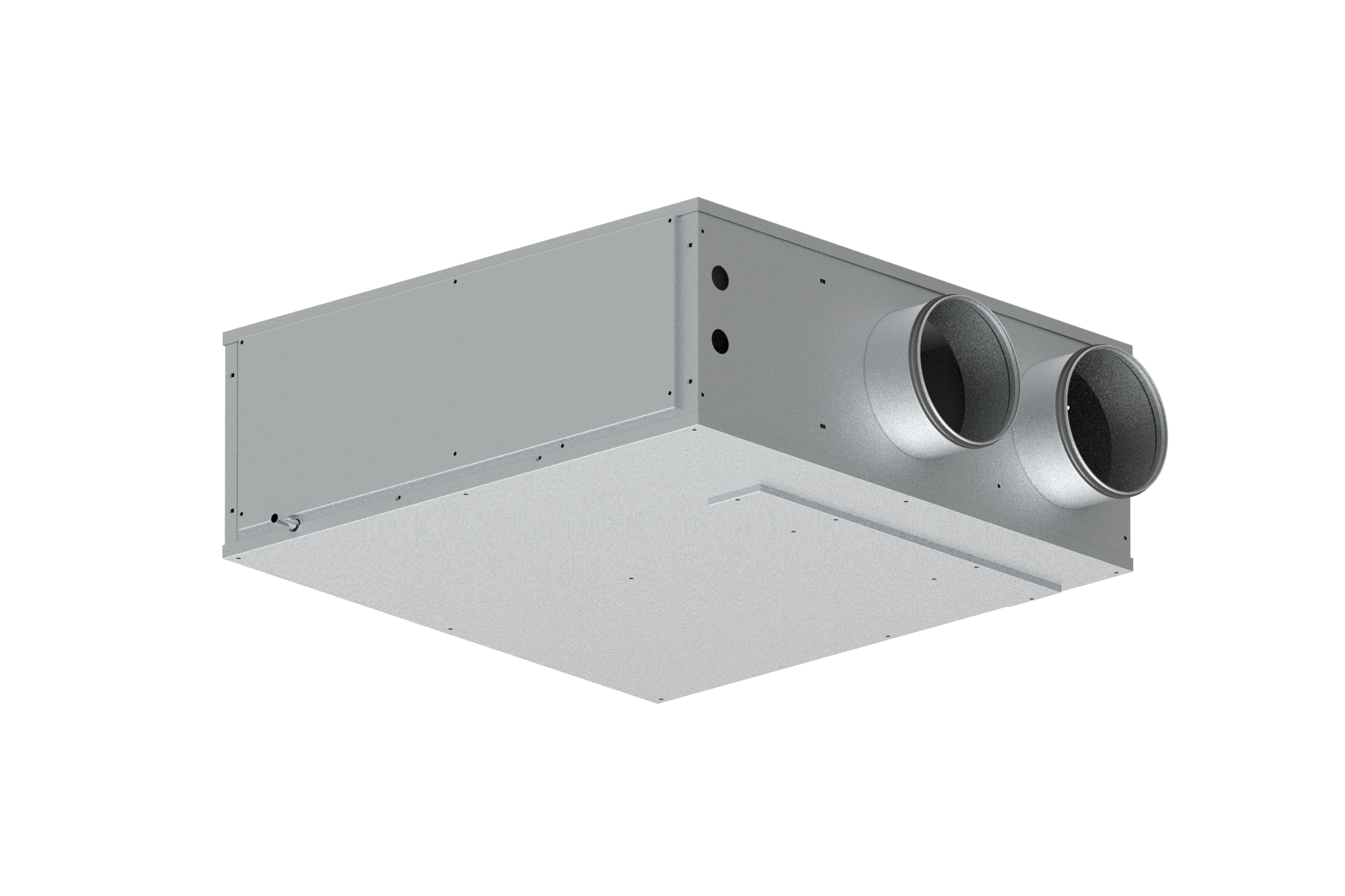

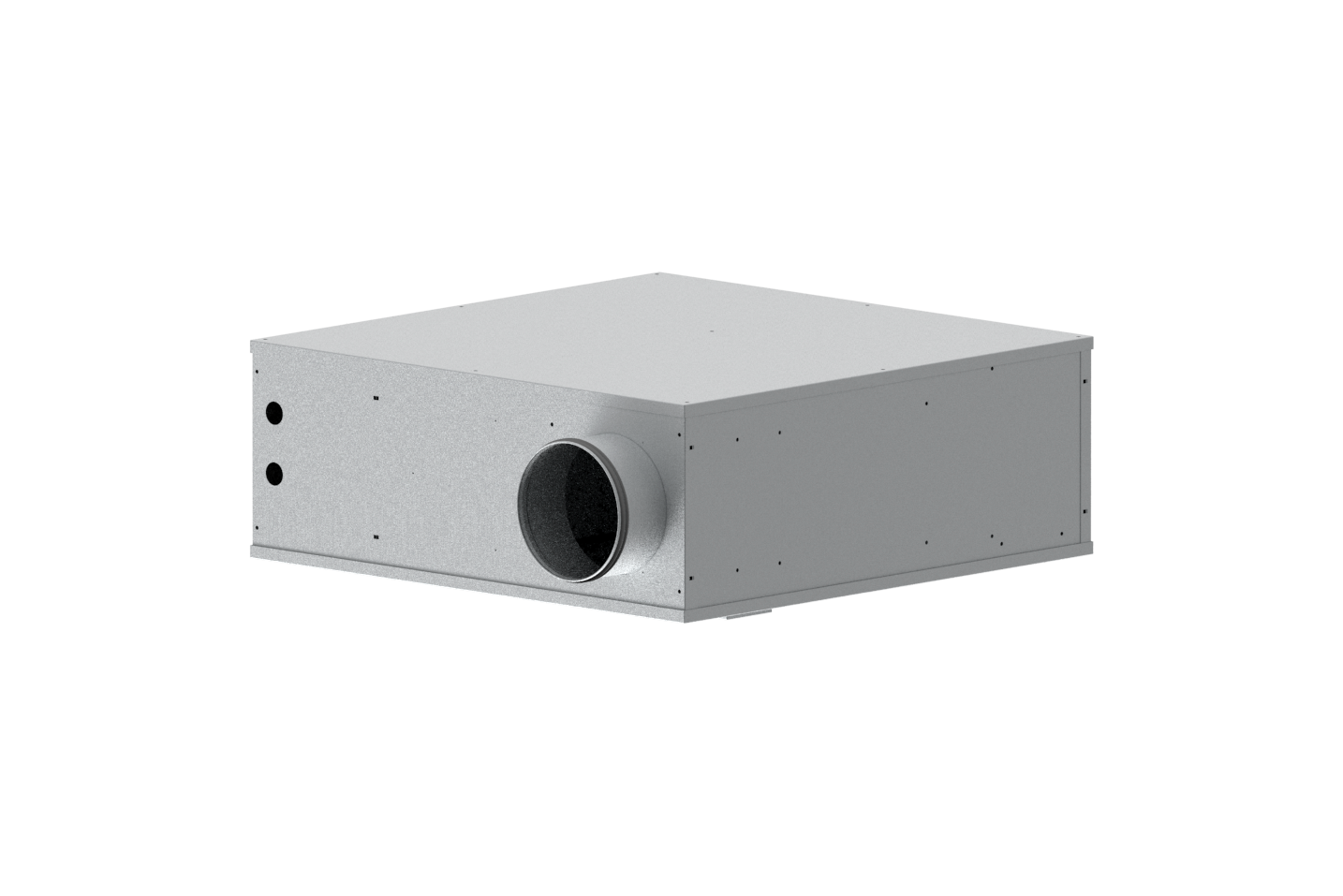

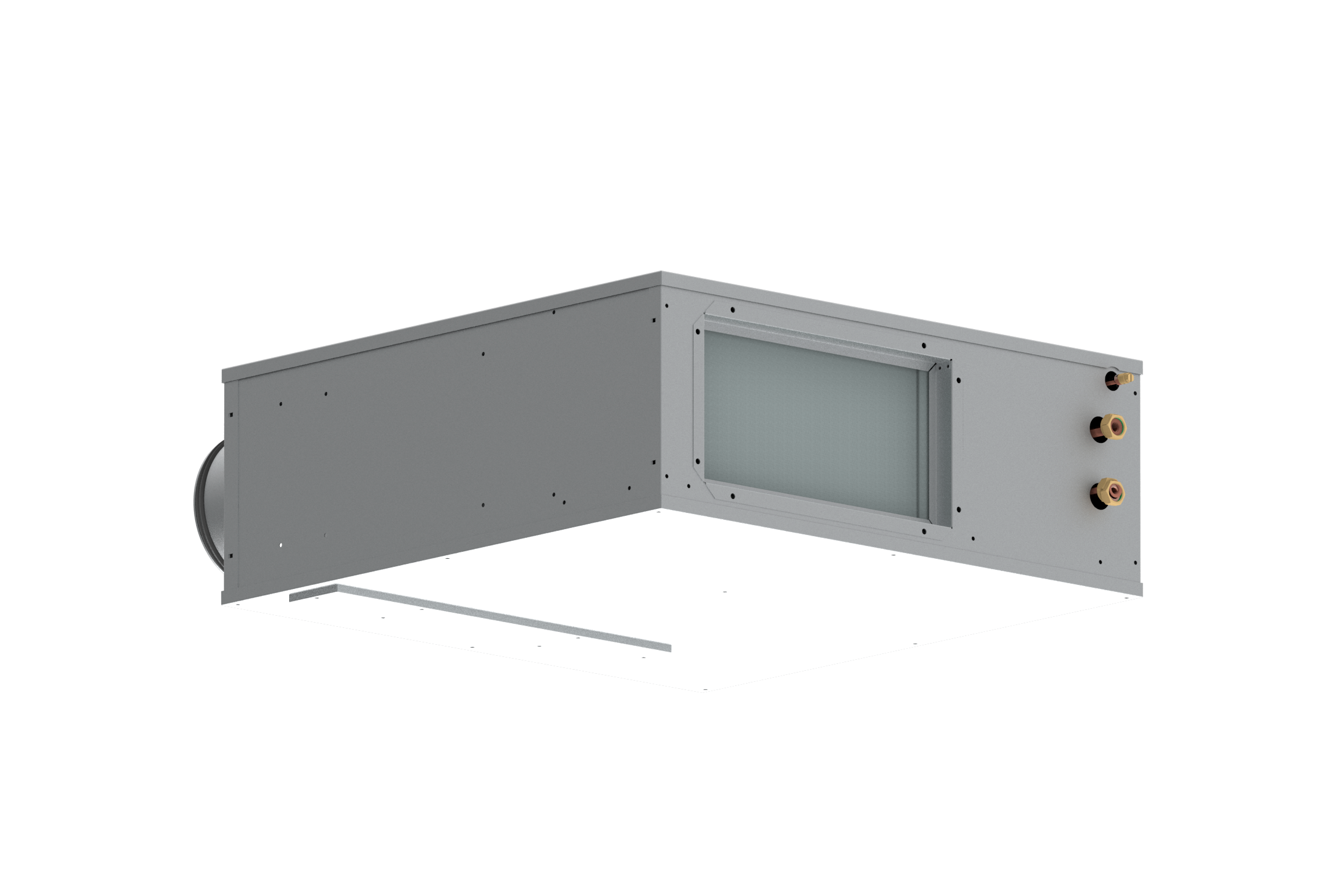

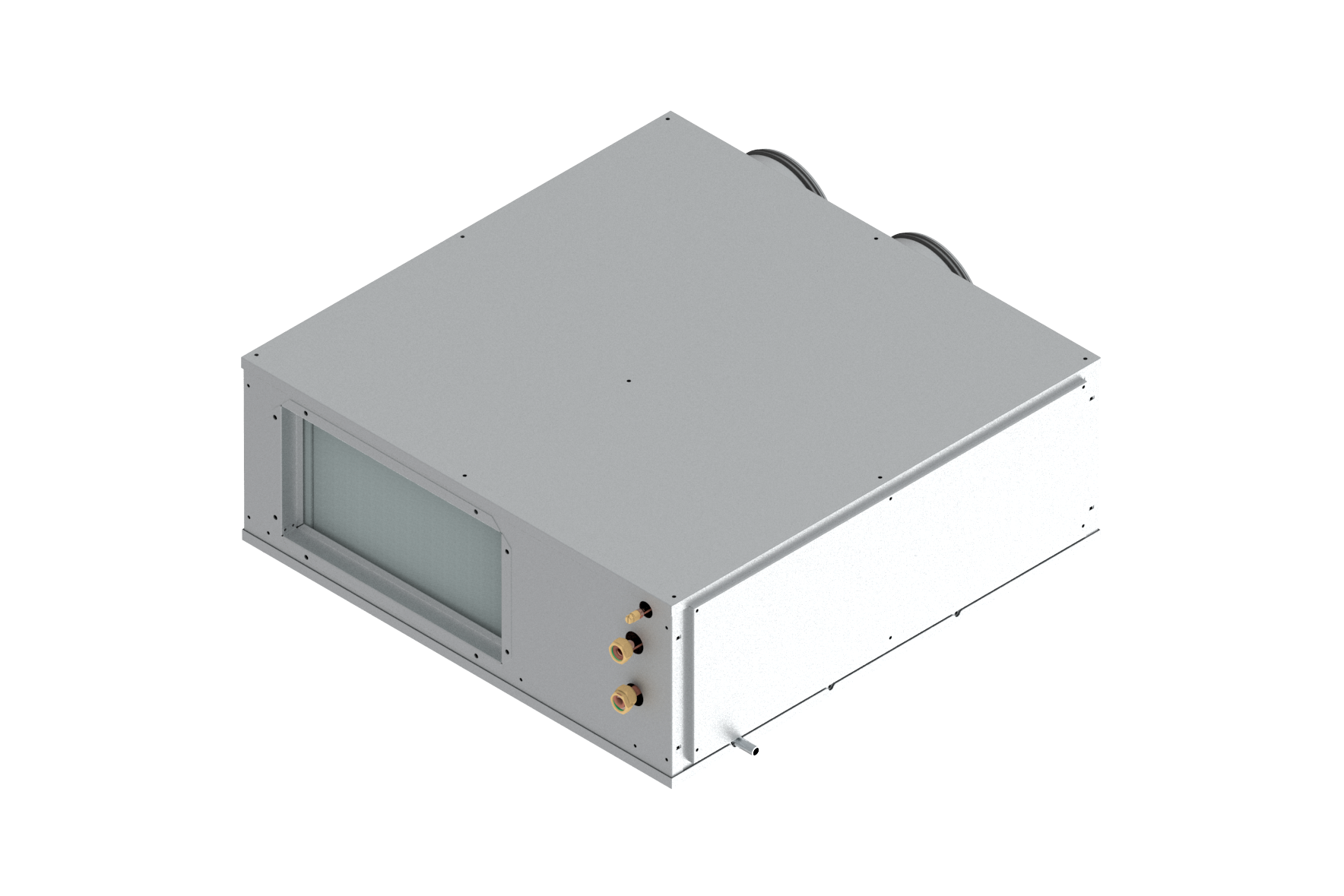

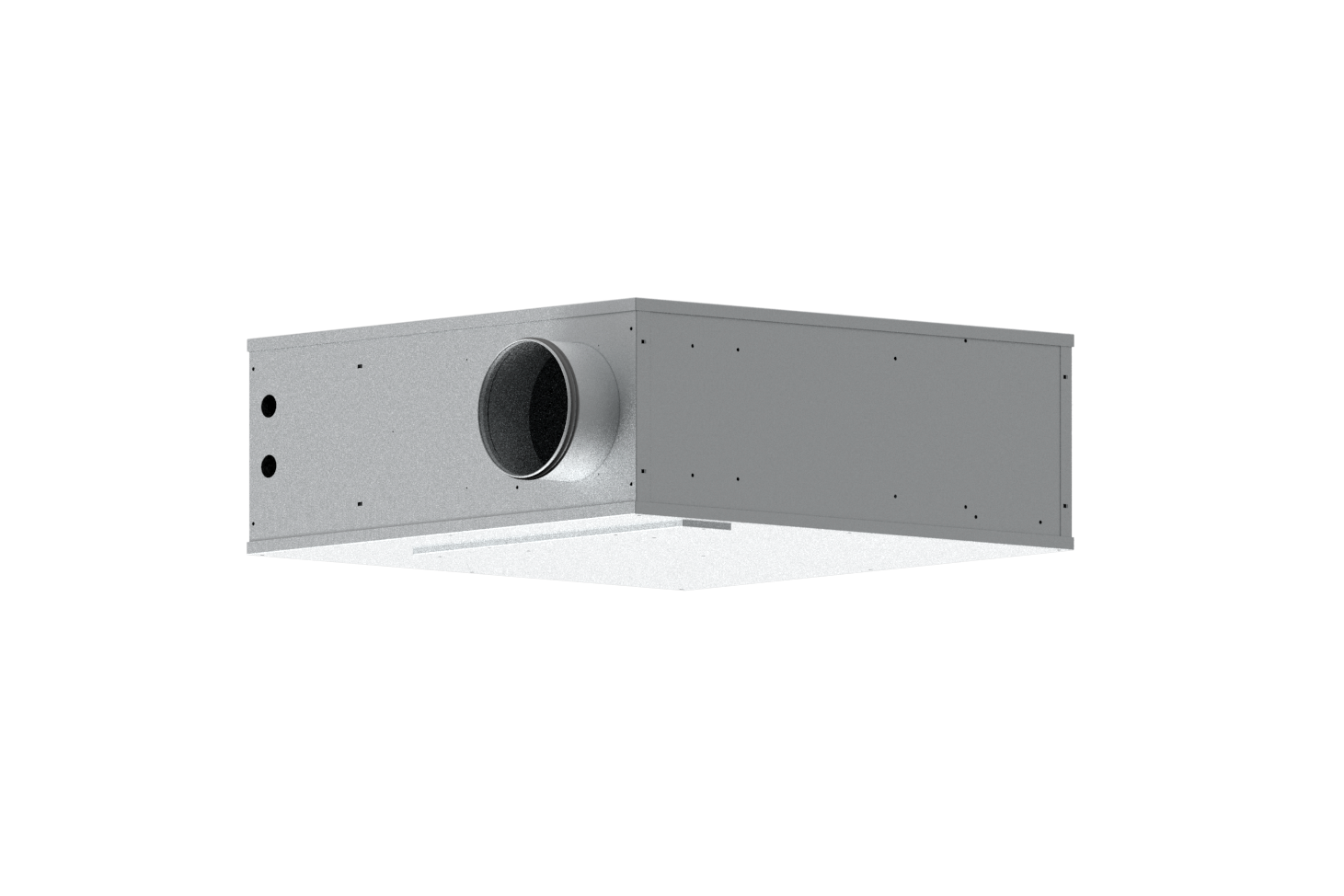

EVHRDS Unità compatta per sistemi di ventilazione meccanica controllata, deumidificazione e trattamento aria da 300 a 500 m³/h
Description
L'EVHRDS è un'unità compatta per sistemi di ventilazione meccanica controllata con sezione di deumidificazione e integrazione raffrescamento e riscaldamento. L'unita è fornita plug-and-play per un'installazione rapida e semplificata.
L'unità è composta da un monoblocco comprensivo di ogni componente per il corretto funzionamento con ampi range di temperatura.
Characteristics
Struttura perimetrale autoportante in lamiera verniciata.
La coibentazione dei pannelli è realizzata con isolante in polietilene di spessore 6 mm.
Ventilatori con motore EC brushless a doppia aspirazione.
Altissima efficienza e bassi livelli di rumorosità conformi alla normativa Erp.
Filtri Coarse con bassa perdita di carico facilmente estraibili sull'aria di ricircolo (solo modelli EVHRDS 30/50 H R K D - EVHRDS 30/50 H R K DC).
Circuito frigorifero realizzato in rame saldobrasato completo di: compressore ad alta efficienza, filtro deidratatore, batterie alettate, scambiatore ad acqua, valvole solenoidi, dispositivo di laminazione, ricevitore di liquido, pressostati di alta pressione.
Command electronics
Versione K:
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata. Gestione del ventilatore, gestione serranda motorizzata di ricircolo, gestione filtri sporchi temporizzata, gestione dell'aria di ricircolo e di rinnovo. Possibilità di comando dell'unità con queste tre soluzioni :
1: gestione attraverso comandi esterni e segnale 0...10vdc per controllo portata aria da minima a massima;
2 : gestione attraverso pannello remoto EVCNU con sensore T/H integrato;
3 : comunicazione MODBUS RTU RS 485.
Use
The unit is particularly suitable for residential, commercial or collective residential buildings where, in addition to the air exchange, it is necessary to dehumidify the presence of radiant systems.
Versions D
Versione D tutt'aria esterna: unità per la sola deumidifica dell'aria proveniente dal recuperatore di calore consentendo così il funzionamento del circuito frigorifero, ottenendo durante il periodo estivo (compressore attivo) aria deumidificata. Dotata di batteria idronica di post raffreddamento/riscaldamento che se alimentata consente di fornire un'integrazione della potenza frigorifera/termica all'impianto di climatizzazione radiante (il collegamento all'impianto di riscaldamento/raffrescamento è opzionale e non pregiudica la deumidificazione dell'aria).
Modelli:
- EVHRDS 30 H K D
- EVHRDS 50 H K D
Versione D aria esterna e ricircolo: unità per la sola deumidifica dell'aria proveniente parzialmente dal recuperatore di calore e parzialmente dall'ambiente interno consentendo così il funzionamento del circuito frigorifero, ottenendo durante il periodo estivo (compressore attivo) aria deumidificata. Dotata di batteria idronica di post raffreddamento/riscaldamento che se alimentata consente di fornire un'integrazione della potenza frigorifera/termica
all'impianto di climatizzazione radiante (il collegamento all'impianto di riscaldamento/raffrescamento è opzionale e non pregiudica la deumidificazione dell'aria).
Modelli:
- EVHRDS 30 H R K D
- EVHRDS 50 H R K D
Versions DC
Versione DC tutt'aria esterna: unità per la deumidifica dell'aria proveniente dal recuperatore di calore e l'integrazione della potenza frigorifera/termica all'impianto di climatizzazione radiante.
Durante il periodo estivo (compressore attivo) l'unità può funzionare in 2 modalità:
− deumidifica: l'unità condensa parzialmente in aria e parzialmente in acqua tramite il condensatore a piastre, ottenendo aria deumidificata;
− deumidifica + integrazione raffrescamento: l'unità condensa totalmente in acqua, ottenendo così aria deumidificata e raffrescata.
Durante il periodo inverale (compressore spento) la batteria idronica è alimentata con acqua calda proveniente dall'impianto di riscaldamento e si comporta come una termoventilante con recuperatore.
Modelli:
- EVHRDS 30 H K DC
- EVHRDS 50 H K DC
Versione DC aria esterna e ricircolo: unità per la deumidifica dell'aria proveniente parzialmente dal recuperatore di calore e parzialmente dall'ambiente interno con integrazione della potenza frigorifera/termica all'impianto di climatizzazione radiante.
Durante il periodo estivo (compressore attivo) l'unità può funzionare in 2 modalità:
− deumidifica: l'unità condensa parzialmente in aria e parzialmente in acqua tramite il condensatore a piastre, ottenendo aria deumidificata;
− deumidifica + integrazione raffrescamento: l'unità condensa totalmente in acqua, ottenendo così aria deumidificata e raffrescata.
Durante il periodo inverale (compressore spento) la batteria idronica è alimentata con acqua calda proveniente dall'impianto di riscaldamento e si comporta come una termoventilante con recuperatore.
- EVHRDS 30 H R K DC
- EVHRDS 50 H R K DC
General data
| Grandezza | configurazione orizzontale | ||
| EVHRDS 30 | EVHRDS 50 | ||
| Alimentazione | V/Ph/Hz | 230/1/50 | |
| Grado di protezione IP | IP | 20 | |
| Portata aria totale | m3/h | 300 | 500 |
| Portata aria esterna nominale (versioni R con ricircolo) | m3/h | 130 | 190 |
| Perdita di carico lato VMC | Pa | 31 | 38 |
| Potenza nominale assorbita ventilatore ricircolo | kW | 0,1 | 0,1 |
Versions D
(1) Temperatura aria esterna 35°; umidità relativa 50%. temperatura ambiente 25°C; umidità relativa 50%, portata aria interna 50% , portata aria esterna 50%.
(2) Temperatura ambiente 25°C; umidità relativa 60%, portata aria nominale; Acqua in 16°C.
(3) Temperatura ambiente 20°C; umidità relativa 60%, portata aria nominale; Acqua in 35°C..
| VERSIONE D | configurazione orizzontale | ||
| EVHRDS 30 | EVHRDS 50 | ||
| Capacità di deumidificazione utile (al netto del contenuto entalpico dell'aria esterna) (1) |
l/24h | 22 | 40 |
| Potenza frigorifera resa batteria idronica (2) | kW | 0,53 | 1,25 |
| Portata acqua | m³/h | 0,15 | 0,3 |
| Perdita di carico | Kpa | 4,5 | 9,0 |
| Potenza termica resa (3) | kW | 0,62 | 1,3 |
| Pressione sonora Lp ad 3 Mt | dB(A) | 37 | 39 |
| Alimentazione | V/Ph/Hz | 230 / 1 / 50 | |
| Corrente massima assorbita | A | 2,6 | 4,7 |
| Corrente massima assorbita versioni R con ricircolo | A | 3,2 | 5,3 |
Versions DC
(1) Temperatura aria esterna 35°; umidità relativa 50%. temperatura ambiente 25°C; umidità relativa 50%, portata aria interna 50% , portata aria esterna 50%.
(2) Temperatura ambiente 25°C; umidità relativa 60%, portata aria nominale; Acqua in 16°C.
(3) Temperatura ambiente 20°C; umidità relativa 60%, portata aria nominale; Acqua in 35°C.
| VERSIONE DC | configurazione orizzontale | ||
| EVHRD 30 | EVHRD 50 | ||
| Capacità di deumidificazione utile (al netto del contenuto entalpico dell'aria esterna) (1) |
l/24h | 22 | 40 |
| Potenza frigorifera resa compressore (2) | kW | 0,93 | 1,55 |
| Potenza frigorifera resa batteria idronica (2) | kW | 0,53 | 1,25 |
| Portata acqua | m³/h | 0,15 | 0,3 |
| Perdita di carico | Kpa | 4,5 | 9,0 |
| Potenza termica resa (3) | kW | 0,62 | 1,3 |
| Pressione sonora Lp ad 3 Mt | dB(A) | 37 | 39 |
| Alimentazione | V/Ph/Hz | 230 / 1 / 50 | |
| Corrente massima assorbita | A | 2,6 | 4,7 |
| Corrente massima assorbita versioni R con ricircolo | A | 3,2 | 5,3 |
Dimensions
| DIMENSIONI | EVHRDS 30 | EVHRDS 50 | |
| Larghezza A | mm | 690 | 690 |
| Profondità B | mm | 690 | 800 |
| Altezza C | mm | 270 | 320 |
| Ingresso aria di ricircolo DN1 (non presente nella versione senza ricircolo) | mm | 160 | 200 |
| ngresso aria primaria (dalla macchina di ventilazione) DN2 | mm | 160 | 200 |
| Mandata bxh | mm | 347x177 | 518x252 |
| Attacchi acqua mandata/ritorno | Ø" | 1/2” - 1/2” | 1/2” - 1/2” |
| Diametro scarico condensa | Ø mm | 12 | 12 |
| Peso versione D | kg | 38 | 51 |
| Peso versione DC | kg | 40 | 53 |
| Peso versione R D con ricircolo | kg | 41 | 54 |
| Peso versione R DC con ricircolo | kg | 43 | 56 |
Dimensioni plenum di mandata
All dimensions are espressed in mm.
| Modello | L | H | P | Ø |
| EVHRDS 30 | 347 | 177 | 100 | 1x160 |
| EVHRDS 50 | 518 | 252 | 100 | 2x160 |
Price recovery and accessories VERSION K
| modello | versioni senza ricircolo | versioni con ricircolo | accessori | |||||||
| D | DC | R D | R DC | controllo elettronico remoto | umidostato ambiente | Valvola acqua on/off a 2 vie 1/2" | Valvola acqua on/off a 3 vie 1/2" | kit filtri per versioni con ricircolo | Plenum di mandata isolato | |
| EVCNU | UMR | |||||||||
| euro | euro | euro | euro | euro | euro | euro | euro | euro | euro | |
| EVHRDS 30 | a.r. | a.r. | 3153,92 | 3772,80 | 296,66 | a.r. | 311,90 | 363,89 | 36,94 | 66,30 |
| EVHRDS 50 | a.r. | a.r. | 3616,14 | 4105,54 | 296,66 | a.r. | 311,90 | 363,89 | 45,14 | 101,87 |
