EVHRA EC Unità di climatizzazione autonoma con recupero calore passivo efficienza > 50% e recupero di calore attivo. Ventilatori e compressori modulanti. Portata aria da 600 m³/h a 5000 m³/h

Consiglia questo prodotto
Home Catalogo generale Vmc Ventilazione Meccanica Controllata Unita Di Rinnovo Aria Con Recupero Termodinamico Evhra Ec Unita Di Climatizzazione Autonoma Con Recupero Calore Passivo Efficienza 50 Percent E Recupero Di Calore Attivo Point Ventilatori E Compressori Modulanti Point Portata Aria Da 600 M H A 5000 M H
Registrati subito

Descrizione

Unità di recupero attivo per il riscaldamento, raffrescamento ed il rinnovo aria degli ambienti.

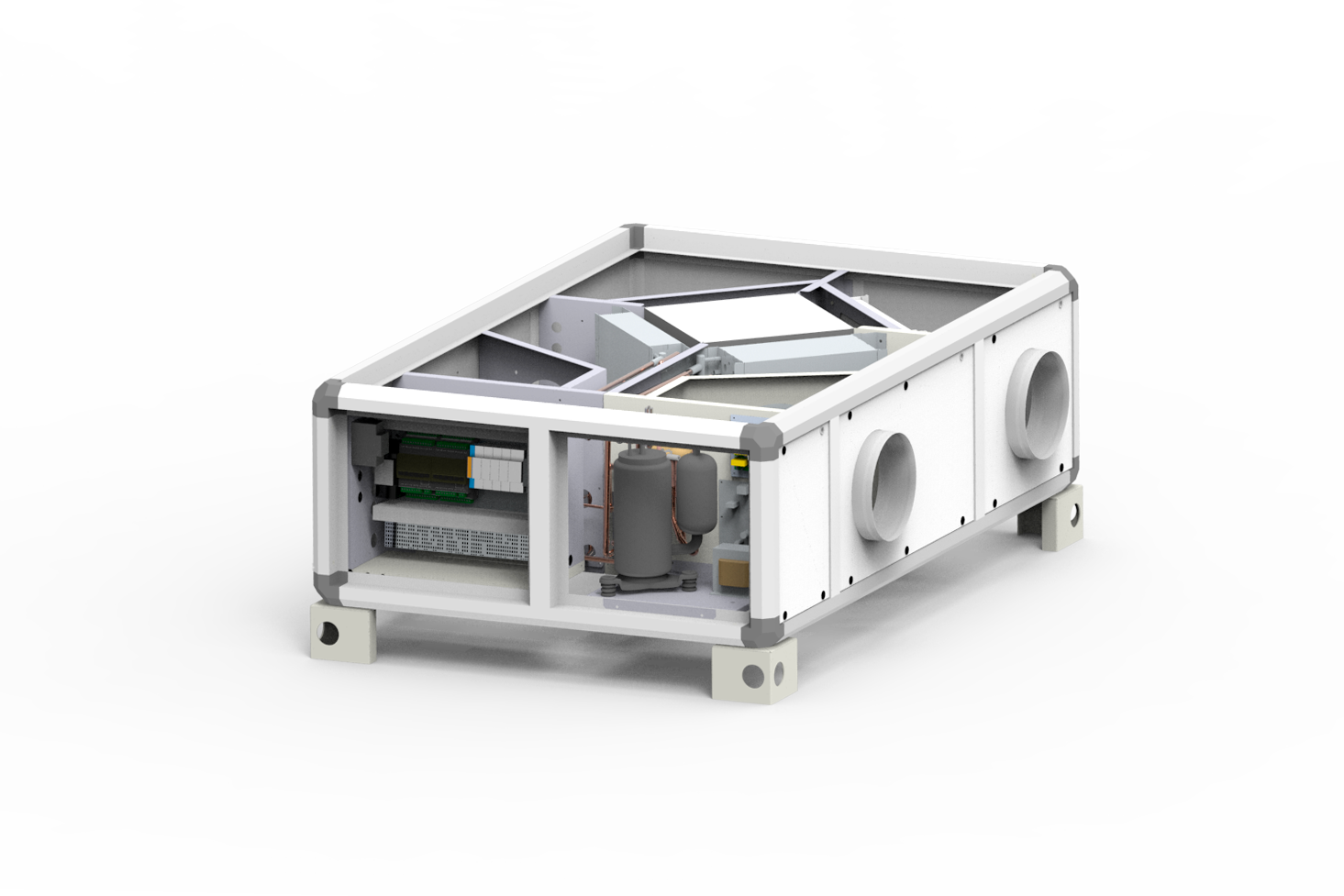

L'unità è composta da un monoblocco comprensivo di ogni componente per il corretto funzionamento: ventilatori, circuito frigorifero con compressori rotativi ad inverter ad alta efficienza, sezioni di filtrazione aria e recuperatore di calore a flussi incrociati.

Impiego

EVHRA EC può funzionare come un recuperatore passivo e come un recuperatore attivo termodinamico ed è particolarmente indicato per locali residenziali, commerciali o edifici residenziali collettivi, viene fornita plug-and-play per un' installazione rapida e semplificata.

Componenti dell'unità

CIRCUITO FRIGORIFERO:
-compressore rotativo con inverter;
-batterie a tubi di rame con alette di alluminio;
-valvola di inversione a 4 vie;
-valvola di espansione elettronica;
-filtro deidratatore;
-trasduttori di pressione;
-ricevitore di liquido;
-pressotato di alta pressione e dispositivi di sicurezza.

CIRCUITO AERAULICO:
-recuperatore di calore in alluminio a flussi incrociati;
-ventilatori plug fan con motore EC;
-filtri ePM1 70-80%.

CIRCUITO ELETTRICO:
-driver di comando inverter compressore;
-fusibili di protezione;
-contattori e relè;
-microprocessore.

Caratteristiche

Pannellature realizzate in doppio pannello sandwich spessore 38 mm, con finitura preverniciata bianca esternamente e Aluzinc all'interno dell'unità.
Struttura perimetrale con profilati di alluminio, con guarnizioni di tenuta e nessun trafilamento dell'aria. L'isolamento dei pannelli e realizzato con isolante ad alte prestazione il quale permette basse rumorosità e trasmittanze ridotte durante il funzionamento dell'unità.
Scambiatore in alluminio a flussi incrociati efficienza del 50-60%. Funzionamento estivo ed invernale.
Ventilatori plug fan con motore EC conformi alla normativa Erp.
Il recupero termodinamico permette grazie al suo circuito frigorifero di fornire energia all'ambiente in quantità superiore rispetto a quella sottratta dalla ventilazione.
A monte del recuperatore sono presenti due filtri con classe di filtrazione ePM1 70-80% facilmente estraibili.
Circuito frigorifero realizzato in rame saldobrasato completo di: compressore rotativo ad inverter, filtro deidratatore, batterie alettate, valvole solenoidi, valvola di espansione elettronica, ricevitore di
liquido, trasduttori di pressione e dispositivi di sicurezza.
Quadro elettrico a bordo unità con microprocessore e regolazione dedicata. Gestione dei ventilatori, visualizzazione delle sonde di temperatura interno macchina, gestione filtri sporchi temporizzata.
Funzionamento con regolazione a punto fisso sulla mandata o con sonda aria di ripresa combinata con sonda aria esterna.
Gestione algoritmo di sbrinamento ottimizzato per funzionamento con basse temperature interne.
Ampia interfaccia grafica con menù di configurazione e menù utente multilingua.
Predisposizione per comunicazione MODBUS RTU RS 485 con i più svariati sistemi di domotica.

Accessori

Batteria elettrica da canale ON/OFF modello EVBE.
Batteria elettrica da canale CON REGOLAZIONE INTEGRATA modello EVBER.
Batteria di riscaldamento/post riscaldamento modello EVBAC.
Batteria di raffreddamento/post raffreddamento modello EVBAF.

Configurazioni possibili nella versione SINISTRA (standard):

- se non espressamente indicato in fase d'ordine la configurazione prodotta sarà H1SX.

Configurazioni possibili nella versione DESTRA:

- se non espressamente indicato in fase d'ordine la configurazione prodotta sarà H1DX.

Dati tecnici generali:

¹ Dato riferito a potenza generata dalla cassa con ventilatori al 80% e secondo EN3747
² Dato riferito a pressione sonora a 3mt in campo libero con ventilatori 80% e secondo EN3747


Modello EVHRA EC   60 100 200 300 450
Tipo di ventilatori   Plug Fan con motore EC
N° Ventilatori   2
Portata aria minima m³/h 360 600 1000 1800 3000
Portata aria nominale m³/h 500 1200 2200 3500 5000
Portata aria massima m³/h 700 1500 2500 3500 5000
Pressione utile lato rinnovo Pa 335 570 390 460 310
Pressione utile lato espulsione Pa 360 575 470 465 260
Tipo di compressore   Rotativo BLDC Scroll BLDC
Gas refrigerante   R410A
Recuperatore di calore passivo   Piastre in alluminio a flussi incrociati
Filtri   ePM1 70-80%
Max Potenza assorbita ventilatori kW 0,17 x 2 0,45 x 2 1,0 x 2 1,65 x 2 1,85 x 2
Max Corrente assorbita ventilatori A 1,4 x 2 2,8 x 2 1,6 x 2 2,5 x 2 2,9 x 2
Max Potrenza assorbita compressori kW 1,06 1,83 5,04 7,23 9,39
Max Corrente assorbita compressori A 4,75 8,57 8,6 12,2 15,9
Tensione di alimentazione V/ph/Hz 220/1/50 220/1/50 400/3/50 400/3/50 400/3/50
Max Potenza assorbita totale kW 1,87 3,43 6,19 12,4 17,98
Max Corrente assorbita totale A 9,75 17,25 11,05 20,95 30,65
 Grado di protezione IP IP 20 20 20 20 20
Potenza sonora Lw¹ dB(A) 59 64 70 71 76
Pressione sonora Lp² dB(A) 38 43 49 50 56
Dimensioni EVHRA EC   60 100 200 300 450
Larghezza W mm 1400 1680 1960 1960 2240
Profondità L mm 925 1250 1430 1430 1615
Altezza H mm 415 515 620 720 920
attacchi aeraulici DN Ø mm 200 315 355 400 500
F mm 240 252 285 285 333
G mm 472 682 615 615 653
D mm 532 562 645 645 622
E mm 362 319 390 390 370
Q mm 688 746 1055 1055 1255
attacchi scarico condensa  Ø mm 22 22 22 22 22
Peso kg 140 230 325 382 570

Dati tecnici funzionamento invernale:

Temperatura interna 20°C / Umidità relativa interna 60% (20°C DB / 15° WB).


  Frequenza compressore 30 Hz Frequenza compressore 60 Hz Frequenza compressore 90 Hz
Modello EVHRA EC 60 100 200 300 450 60 100 200 300 450 60 100 200 300 450
Recupero passivo (kW) -5°C / 98% 3,0 4,6 9,9 14,5 21,3 3,0 4,6 9,9 14,5 21,3 3,0 4,6 9,9 14,5 21,3
7°C / 94% 1,3 2,0 4,5 6,7 9,7 1,3 2,0 4,5 6,7 9,7 1,3 2,0 4,5 6,7 9,7
15°C / 88% 0,5 0,8 1,7 2,5 3,7 0,5 0,8 1,7 2,5 3,7 0,5 0,8 1,7 2,5 3,7
 Potenza termica (kW) -5°C / 98% 1,31 3,74 5,97 10,21 13,6 2,55 5,09 8,85 15,93 22,18 3,64 6,9 12,0 21,62 32,1
7°C / 94% 1,47 4,07 6,14 10,25 13,8 2,90 5,57 10,1 17,73 26,91 4,16 6,74 13,1 23,78 33,2
15°C / 88% 1,53 4,24 6,32 10,27 15,3 3,04 5,82 10,2 17,91 25,88 4,2 7,02 13,5 25,05 34,9
Potenza assorbita (kW) -5°C / 98% 0,225 0,58 0,87 1,61 2,11 0,455 0,85 1,61 3,15 3,98 0,85 1,35 2,40 5,65 7,9
7°C / 94% 0,231 0,62 0,89 1,55 2,10 0,501 0,95 1,69 3,25 4,51 1,01 1,4 2,71 6,60 8,3
15°C / 88% 0,240 0,63 0,91 1,47 2,22 0,595 1,07 1,73 3,31 5,03 1,14 1,62 2,92 7,10 9,3
Cop -5°C / 98% 5,84 6,44 6,86 6,34 6,45 5,61 5,98 5,49 5,05 5,57 4,27 5,11 5,0 3,82 4,06
7°C / 94% 6,36 6,51 6,87 6,61 6,57 5,79 5,86 5,97 5,45 5,96 4,11 4,81 4,84 3,60 4,00
15°C / 88% 6,37 6,73 6,94 6,98 6,90 5,11 5,43 5,91 5,41 5,14 3,68 4,33 4,63 3,52 3,75
T.immissione (°C) -5°C / 98% 16,9 18,3 18,2 19,4 18,0 22,2 23,2 22,6 24,2 23,8 27,3 28,1 27,2 30,2 29,4
7°C / 94% 21,0 24,7 22,8 23,3 22,7 27,9 29,5 28,8 30,3 29,9 33,6 33,1 33,0 35,6 35,3
15°C / 88% 25,2 29,7 26,9 27,8 28,0 32,7 34,6 33,1 34,1 34,7 38,5 38,6 37,2 41,5 39,8

Dati tecnici funzionamento estivo:

Temperatura interna 27°C / Umidità relativa interna 62% (27°C DB / 19° WB).


  Frequenza compressore 30 Hz Frequenza compressore 60 Hz Frequenza compressore 90 Hz
Modello EVHRA EC 60 100 200 300 450 60 100 200 300 450 60 100 200 300 450
Recupero passivo (kW) 26°C / 60% 0,2 0,3 0,7 1,0 1,5 0,2 0,2 0,7 1,0 1,5 0,2 0,2 0,7 1,0 1,5
35°C / 53% 1,0 1,2 2,7 3,0 5,9 1,0 1,0 2,7 3,0 5,9 1,0 1,0 2,7 3,0 5,9
38°C / 40% 1,3 1,7 3,8 5,5 8,1 1,3 1,3 3,8 5,5 8,1 1,3 1,3 3,8 5,5 8,1
Potenza frigorifera (kW) 26°C / 60% 1,46 3,98 5,40 8,97 13,4 2,51 5,52 9,43 14,5 23,1 3,55 5,99 11,4 18,62 29,6
35°C / 53% 1,68 4,81 6,08 10,3 15,9 2,56 6,21 10,38 17,7 25,8 3,4 7,1 12,8 21,4 32,5
38°C / 40% 1,70 4,50 6,17 10,6 16,6 2,48 6,15 10,31 17,2 25,0 3,16 6,81 12,0 19,85 29,6
Potenza assorbita (kW) 26°C / 60% 0,78 0,70 0,92 1,67 2,4 0,629 1,12 1,98 3,38 4,31 1,12 1,71 3,26 7,05 9,71
35°C / 53% 0,315 0,79 1,01 1,82 2,81 0,71 1,3 2,31 4,23 4,10 1,30 2,12 3,72 8,15 11,8
38°C / 40% 0,325 0,82 1,08 1,98 2,98 0,715 1,42 2,35 4,51 3,81 1,41 2,18 3,98 8,61 11,8
EER 26°C / 60% 5,25 5,66 5,86 5,37 5,58 3,99 4,92 4,76 4,28 4,31 3,16 3,50 3,50 2,64 3,04
35°C / 53% 5,33 6,05 6,01 5,65 5,65 3,6 4,77 4,49 4,18 4,10 2,61 3,34 3,44 2,62 2,75
38°C / 40% 5,23 5,46 5,71 5,35 5,57 3,46 4,33 4,38 3,81 3,81 2,24 3,12 3,01 2,30 2,50
T.immissione (°C) 26°C / 60% 19,3 17,2 18,7 19,1 17,2 17,3 15,8 15,5 17,1 16,8 15,5 14,9 15,5 15,5 14,9
35°C / 53% 21,8 23,5 23,5 24,8 24,8 19,7 22,1 21,9 22,8 22,8 18,2 21,3 21,9 21,4 21,5
38°C / 40% 22,5 23,6 24,6 24,5 24,2 20,8 22,4 22,3 22,7 22,7 19,5 21,6 22,3 21,6 21,67

Limiti di funzionamento:


Modello EVHRA Tutti i modelli
Riscaldamento °C Aria interna Aria esterna
15 / 25 -20 / 20
Raffrescamento °C Aria interna Aria esterna
18 / 28 15 / 40

Listino recuperatori e accessori:

modello EVHRA EC
Standard		 EVHRA EC
Configurazione destra		 controllo
elettronico
remoto EVTGF		 sensore
temperatura ambiente
EVSAT		 tetto di protezione kit coppia filtri
euro euro euro euro euro euro
60 13747,09 14298,34 472,17 144,37 295,49 168,95
100 19297,52 20068,74 472,17 144,37 399,46 344,25
200 25870,56 26902,35 472,17 144,37 697,68 646,58
300 29260,52 30428,48 472,17 144,37 822,17 522,09
450 35702,63 37203,17 472,17 144,37 1027,37 964,15
