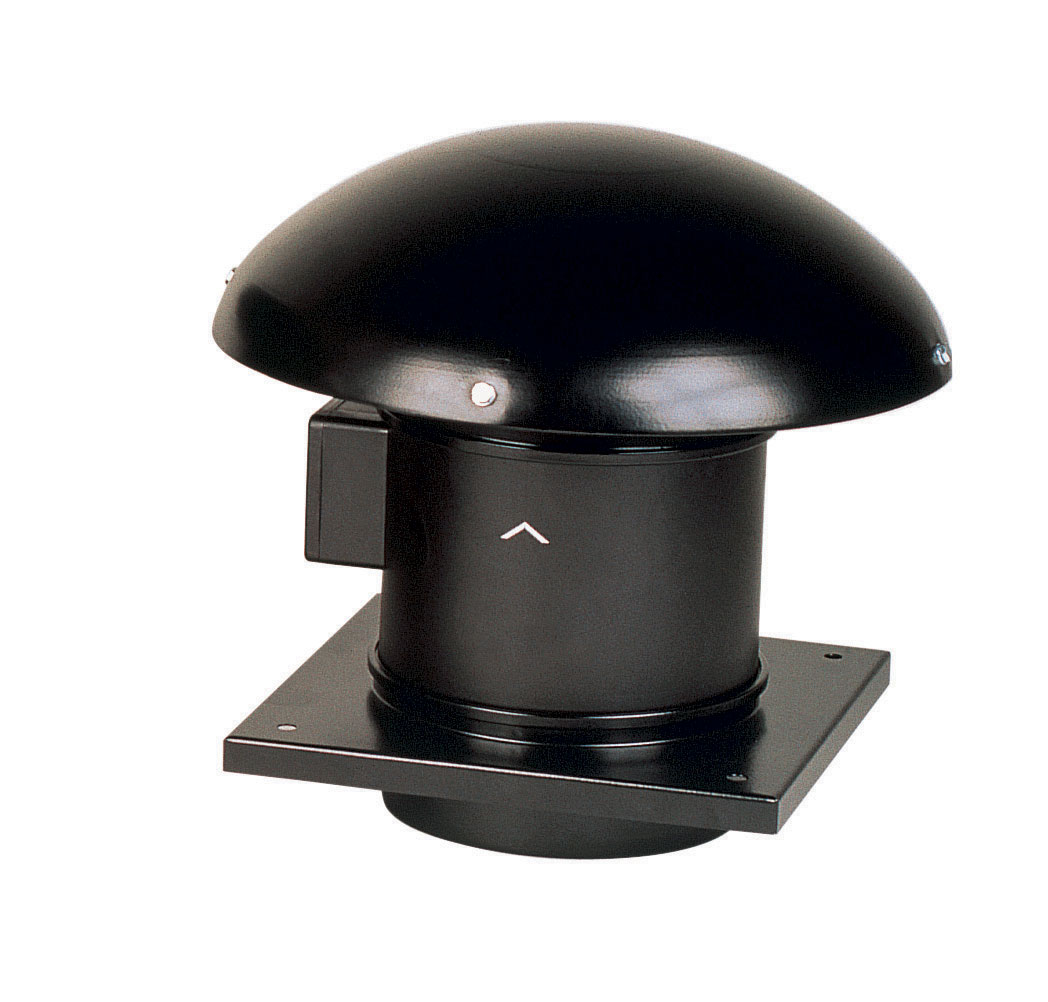

EVTE Torrini elicocentrifughi
Descrizione:
Estrattori elicocentrifughi da tetto con motore monofase regolabile a tre velocità, costruito con materiali resistenti agli agenti atmosferici.
Impiego:
Estrazione di aria viziata (cucine, servizi igenici, laboratori) con temperatura massima 60 °C.
Caratteristiche:
Materiale:
- basamento e cappello in alluminio
- struttura e girante in plastica tecnica di colore nero
Finitura: tutte le parti metalliche sono protette con vernice poliestere nero.
Installazione: a tetto.
Caratteristiche particolari:
Estrazione del gruppo motore/ventola molto semplice.
L’estrattore si trasforma in ventilatore in grado di immettere aria all’interno del locale, semplicemente girando sottosopra lo stesso.
Accessori:
- serranda di non ritorno
- commutatore a tre velocità
- regolatore monofase

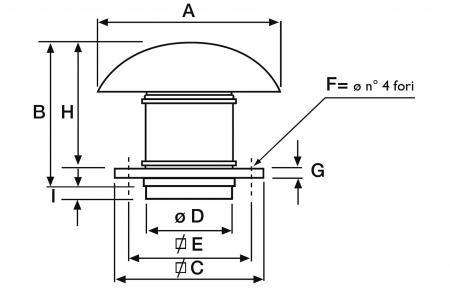

Dimensioni
tutte le dimensioni sono espresse in mm
| modello |
distanza A |
distanza B |
distanza C |
distanza D |
distanza E |
distanza F |
distanza G |
distanza H |
distanza I |
| 50/150 | 400 | 349 | 300 | 150 | 245 | 10 | 20 | 274 | 33 |
| 50/160 | 400 | 339 | 300 | 160 | 245 | 10 | 20 | 274 | 33 |
| 80 | 400 | 371 | 300 | 198 | 245 | 10 | 20 | 306 | 36 |
Dati di funzionamento in modalità espulsione
* Livelli di pressione sonora misurati ad una distanza di 3 metri in campo libero nel punto centrale della curva
| modello EVTE 3 Velocità | Velocità (r.p.m.) | Massima potenza | Massima intensità | Portata aria massima | Livello pressione sonore dB (A)* | Range temperatura (°C) | Peso (Kg) | |
| (W) | (A) | (m³/h) | ||||||
| Aspirazione | Scarico | |||||||
| 50/150 | 2560 | 54 | 0,23 | 500 | 46 | 50 | -20/+60 | 3,8 |
| 2120 | 43 | 0,19 | 420 | 43 | 46 | |||
| 1790 | 41 | 0,18 | 360 | 38 | 42 | |||
| 50/160 | 2560 | 54 | 0,23 | 500 | 46 | 50 | -20/+60 | 3,8 |
| 2120 | 43 | 0,19 | 420 | 43 | 46 | |||
| 1790 | 41 | 0,18 | 360 | 38 | 42 | |||
| 80 | 2380 | 117 | 0,51 | 790 | 48 | 52 | -20/+60 | 5,6 |
| 2110 | 108 | 0,49 | 680 | 46 | 50 | |||
| 1940 | 105 | 0,47 | 610 | 44 | 48 | |||
Prestazione aeraulica
Pa: perdite di carico in Pascal
| modello EVTE 3 Velocità | pressione Pa | |||||
| 10 | 50 | 100 | 150 | 200 | 300 | |
| portata (m³/h) | ||||||
| 50/150 | 325 | 260 | 175 | 55 | ||
| 400 | 350 | 280 | 160 | 50 | ||
| 495 | 450 | 395 | 310 | 120 | ||
| 50/160 | 325 | 260 | 175 | 55 | ||
| 400 | 350 | 280 | 160 | 50 | ||
| 495 | 450 | 395 | 310 | 120 | ||
| 80 | 320 | 270 | 180 | 60 | ||
| 400 | 350 | 280 | 160 | 60 | ||
| 490 | 460 | 390 | 310 | 140 | 70 | |
