EVVCIN Barriere a lama d'aria industriali
Descrizione
Barriera a lama d'aria industriale per montaggio a vista.
Impiego
Barriere d’aria industriale di elevate prestazioni, da impiegare in edifici a destinazione industriale, aree di stoccaggio, hangar, autorimesse, magazzini refrigerati. Il lancio dell’aria protegge efficacemente aperture fino a 6 metri di altezza. Nel caso di installazione verticale a lato del portone, installando due barriere contrapposte si proteggono aperture fino a 12 metri di larghezza.
Caratteristiche
-Portata d’aria fino a 18.500 m3/h
-Altezza massima di installazione 6 m.
-Lunghezze: 1,65, 2,2 e 2,75 metri
-Installazione orizzontale e verticale
-Riscaldamento ad acqua (V2), elettrico (E1) o senza riscaldamento (S0)
-Versioni con riscaldamento elettrico: alimentazione V400 / 3 / 50
-Versioni ad acqua o senza riscaldamento: alimentazione V230 / 1 / 50
-Struttura in acciaio zincato o verniciato RAL9016.
Dati tecnici:
(1) Portate d’aria misurate secondo ISO 27327-1
(2) Livelli di pressione sonora secondo ISO 27327-2 a 3 e 5 m di distanza alla massima velocità. Fattore direzionale: Q = 2
| Modello | n° ventilatori | Tipo riscaldamento | Portata aria (1) |
Pressione sonora (2) |
Potenza riscaldamento |
Riscaldatore elettrico |
Motori | Peso | |
| m3/h | 3 m dB(A) | 5 m dB(A) | kW | V/A | V/A | Kg | |||
| EVVCIN1A150-S0AC | 3 | senza riscaldamento | 11550 | 67,5 | 63,0 | - | - | 230 / 3,9 | 51 |
| EVVCIN1A150-V2AC | 3 | Acqua | 10300 | 67,5 | 63,1 | 75,2 | - | 230 / 3,9 | 60 |
| EVVCIN1A150-E1AC | 3 | Elettrica | 11550 | 67,5 | 63,0 | 24,3 | 400 / 35,2 | 230 / 3,9 | 55 |
| EVVCIN1A200-S0AC | 4 | senza riscaldamento | 15100 | 39,3 | 64,9 | - | - | 230 / 5,1 | 69 |
| EVVCIN1A200-V2AC | 4 | Acqua | 13700 | 68,4 | 64,0 | 101,0 | - | 230 / 5,4 | 78 |
| EVVCIN1A200-E1AC | 4 | Elettrica | 15100 | 69,3 | 64,9 | 32,4 | 400 / 47,0 | 230 / 5,1 | 74 |
| EVVCIN1A250-S0AC | 5 | senza riscaldamento | 18500 | 71,1 | 66,7 | - | - | 230 / 6,5 | 83 |
| EVVCIN1A250-V2AC | 5 | Acqua | 17000 | 70,0 | 65,5 | 127,0 | - | 230 / 6,7 | 98 |
| EVVCIN1A250-E1AC | 5 | Elettrica | 18500 | 71,1 | 66,7 | 40,5 | 400 / 58,6 | 230 / 6,5 | 89 |
Parametri batterie elettriche
(1) Portate d’aria misurate secondo ISO 27327-2
* Alla portata aria massima, e con la massima potenza elettrica.
| Modello | Portata aria (1) | Potenza riscaldamento | Incremento temperatura aria* |
| m3/h | kW | °C | |
| EVVCIN1A150-E1AC | 11550 | 24,3 | 6,3 |
| EVVCIN1A200-E1AC | 15100 | 32,4 | 6,4 |
| EVVCIN1A250-E1AC | 18500 | 40,5 | 6,5 |
Prestazioni delle batterie ad acqua con salto termico 60/40°C
(1) Portate d’aria misurate secondo ISO 27327-2
* Con temperatura entrata aria +15 °C.
| Modello | Portata aria(1) |
Potenza riscald.* |
Temp. uscita aria |
Portata acqua |
Perdita di carico |
| m3/h | kW | °C | l/s | kPa | |
| EVVCIN1A150-V2AC | 10300 | 37,6 | 26,1 | 0,45 | 8 |
| EVVCIN1A200-V2AC | 13700 | 50,2 | 26,2 | 0,61 | 7 |
| EVVCIN1A250-V2AC | 17000 | 62,7 | 26,2 | 0,76 | 5 |
Prestazioni delle batterie ad acqua con salto termico 70/50°C
(1) Portate d’aria misurate secondo ISO 27327-2
* Con temperatura entrata aria +15 °C.
| Modello | Portata aria(1) |
Potenza riscald.* |
Temp. uscita aria |
Portata acqua |
Perdita di carico |
| m3/h | kW | °C | l/s | kPa | |
| EVVCIN1A150-V2AC | 10300 | 50,4 | 30,1 | 0,61 | 13 |
| EVVCIN1A200-V2AC | 13700 | 67,6 | 30,2 | 0,82 | 9 |
| EVVCIN1A250-V2AC | 17000 | 84,5 | 30,4 | 1,03 | 9 |
Prestazioni delle batterie ad acqua con salto termico 80/60°C
(1) Portate d’aria misurate secondo ISO 27327-2
* Con temperatura entrata aria +15 °C.
| Modello | Portata aria(1) |
Potenza riscald.* |
Temp. uscita aria |
Portata acqua |
Perdita di carico |
| m3/h | kW | °C | l/s | kPa | |
| EVVCIN1A150-V2AC | 10300 | 62,9 | 34,1 | 0,76 | 18 |
| EVVCIN1A200-V2AC | 13700 | 84,6 | 34,3 | 1,03 | 14 |
| EVVCIN1A250-V2AC | 17000 | 106 | 34,5 | 1,29 | 11 |
Prestazioni delle batterie ad acqua con salto termico 90/70°C
(1) Portate d’aria misurate secondo ISO 27327-2
* Con temperatura entrata aria +15 °C.
| Modello | Portata aria(1) |
Potenza riscald.* |
Temp. uscita aria |
Portata acqua |
Perdita di carico |
| m3/h | kW | °C | l/s | kPa | |
| EVVCIN1A150-V2AC | 10300 | 75,2 | 38,1 | 0,92 | 24 |
| EVVCIN1A200-V2AC | 13700 | 101 | 38,4 | 1,24 | 17 |
| EVVCIN1A250-V2AC | 17000 | 127 | 38,7 | 1,55 | 15 |
Prestazioni delle batterie ad acqua surriscaldata con salto termico 110/80°C
(1) Portate d’aria misurate secondo ISO 27327-2
* Con temperatura entrata aria +15 °C.
| Modello | Portata aria(1) |
Potenza riscald.* |
Temp. uscita aria |
Portata acqua |
Perdita di carico |
| m3/h | kW | °C | l/s | kPa | |
| EVVCIN1A150-V2AC | 10300 | 91,3 | 43,6 | 0,75 | 16 |
| EVVCIN1A200-V2AC | 13700 | 123 | 43,9 | 1 | 12 |
| EVVCIN1A250-V2AC | 17000 | 154 | 44,3 | 1,26 | 10 |
Dimensioni EVVCIN:
| Modello | A |
| mm | |
| EVVCIN1A150 | 1650 |
| EVVCIN1A200 | 2200 |
| EVVCIN1A250 | 2750 |
Regolazioni:
Con regolazione EVCP13 aggiungere un box contattori per ogni singola lama d'aria:
- EVSTYKAC-25 Per lama d'aria di lunghezza 150 e 200
- EVSTYKAC-40 Per lama d'aria di lunghezza 250
| EVCP13 | EVSTRA1-050 | EVSTRA1-075 | EVSTRA1-160 | |
| Tipo di controllo | manuale | manuale | manuale | manuale |
| Numero massimo ventilatori | 13 | 3 | 5 | 12 |
| Regolazione portata aria | no | 5 velocità | 5 velocità | 5 velocità |
| Possibilità connessione contatto porta | si | si (aggiungere un timer di ritardo spegnimento sul fine corsa, componente a carico dell'installatore). | ||
| Controllo esterno | si | si | si | si |
| Indicazione intervallo di manutenzione | no | si | si | si |
| Controllo riscaldamento | si | no | no | no |

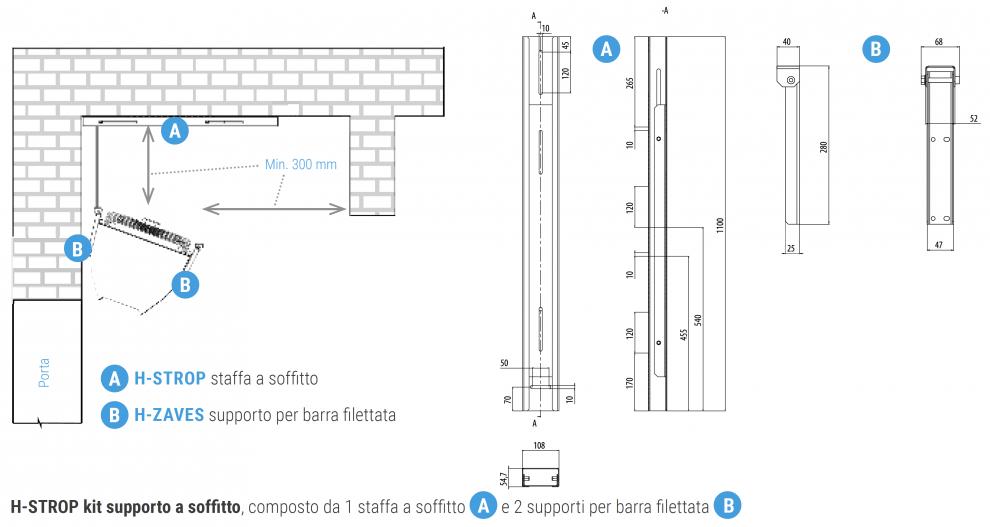

Kit supporto a soffitto per montaggio orizzontale:

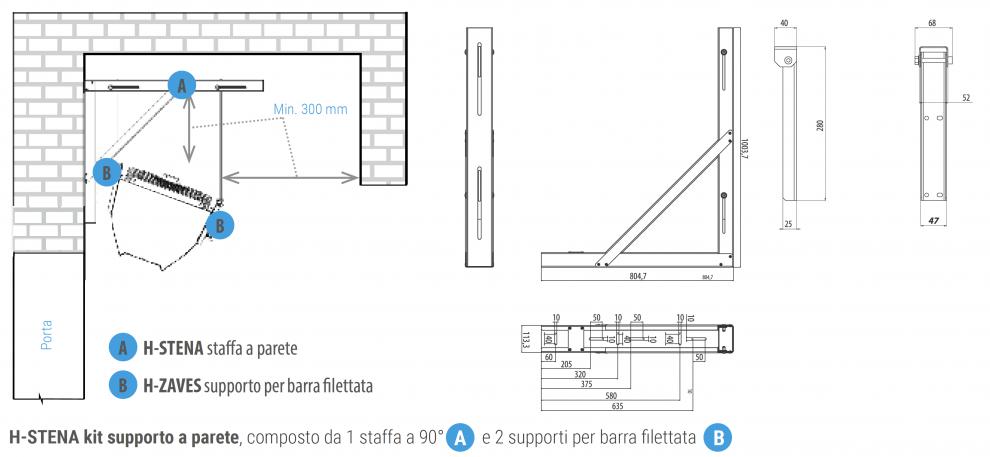

Kit supporto a parete per montaggio orizzontale:
Kit per montaggio verticale:
Piedistallo orientabile per montaggio verticale:
Listino prezzi:
| Modello | Portata aria | Larghezza | Riscaldamento | Potenza | Euro |
| m3/h | mm | ||||
| EVVCIN1A150-S0AC | 11550 | 1650 | Senza | - | 3599,45 |
| EVVCIN1A200-S0AC | 15100 | 2200 | Senza | - | 4999,41 |
| EVVCIN1A250-S0AC | 18500 | 2750 | Senza | - | 5620,94 |
| EVVCIN1A150-E1AC | 11550 | 1650 | Elettrico | 24,3 | 4812,34 |
| EVVCIN1A200-E1AC | 15100 | 2200 | Elettrico | 32,4 | 6696,55 |
| EVVCIN1A250-E1AC | 18500 | 2750 | Elettrico | 40,5 | 7683,15 |
| EVVCIN1A150-V2AC | 10300 | 1650 | Acqua | 62,9 | 4528,73 |
| EVVCIN1A200-V2AC | 13700 | 2200 | Acqua | 84,6 | 6455,18 |
| EVVCIN1A250-V2AC | 17000 | 2750 | Acqua | 106,0 | 7481,01 |
Listino prezzi accessori:
| Modello | Descrizione | Euro |
| EVVCIN1-KOT-H-STROP | Kit supporto a soffitto per montaggio orizzontale | 217,23 |
| EVVCIN1-KOT-H-STENA | Kit supporto a parete per montaggio orizzontale | 368,09 |
| EVVCIN1-KOT-H-ZAVES | Staffa sospensione barriere con barre filettate (non fornite) | 39,22 |
| EVVCIN1-KOT-V-STENA | Ancoraggio a parete per montaggio verticale | 99,57 |
| EVVCIN1-KOT-V-ZEM | Staffa fissa per montaggio verticale (2 pezzi) | 30,17 |
| EVVCIN1-KOT-V-PODST | Piedistallo orientabile per montaggio verticale | 512,91 |
| EVSTRA1-050L22 | Regolatore a 5 velocità 5 Ampére (max 3 ventilatori) | 615,50 |
| EVSTRA1-075L22 | Regolatore a 5 velocità 7,5 Ampére (max 5 ventilatori) | 769,37 |
| EVSTRA1-160L20 | Regolatore a 5 velocità 16 Ampére (max 12 ventilatori) | 2045,62 |
| EVVCIN-CP13 | Quadro controllo unica velocità per barriere e resistenze ( max 13 ventilatori) | 2458,97 |
| EVSTYKAC-25 | Box contattori resistenze elettriche per barriere modello 150 e 200 (1 per barriera) | 598,90 |
| EVSTYKAC-40 | Box contattori resistenze elettriche per barriere modello 250 (1 per barriera) | 927,77 |
| EVDS | Interruttore apertura porte | 176,50 |
| EVFI-PYTEL-KRUH | Filtro per ventilatori | 85,99 |
