EVEI Ventilatori assiali intubati motore “UNEL-MEC”

Consiglia questo prodotto
Home Catalogo generale Ventilatori Elicoidali Evei Ventilatori Assiali Intubati Motore Unel Mec
Registrati subito

Descrizione

I ventilatori della serie EVEI sono ideali per impieghi in cui necessitano grandi portate d’aria e pressioni relativamente modeste, in applicazioni con fissaggio a canalizzazioni. Ad esempio: impianti di ventilazione e condizionamento industriale in applicazioni minerarie, navali, torri evaporative, scambiatori di calore, raffreddamento di apparecchiature elettriche, frigorifere ecc.
La serie EVEI permette l’uso di ventilatori assiali in presenza di discrete pressioni utilizzando la versione multistadio che prevede due o più ventilatori abbinati in serie, controrotanti. Questa soluzione consente il recupero della componente rotativa dell’aria trasformandola in pressione, sviluppando fino a 2,7 volte la pressione di un singolo ventilatore con uguale geometria e velocità.
La serie è costituita da 15 grandezze con diametro girante da 310 a 1600 mm.

Caratteristiche

La serie EVEI è caratterizzata dall’estrema robustezza della costruzione essenzialmente dovuta alle flange ricavate direttamente dalla virola (e non riportate), e dallo spessore dei materiali utilizzati. Un'altra caratteristica è la varietà di versioni e di modelli di cui è composta la serie, il che permette la soluzione idonea a numerosi problemi di ventilazione. La girante prevede un robusto mozzo a morsa, in fusione d’alluminio per il fissaggio delle pale. Pale realizzate mediante stampaggio di diversi materiali aventi sempre l’obiettivo di sopportare elevati carichi di lavoro. Convogliatore in lamiera d’acciaio protetto con verniciatura epossipoliestirica. Flange dimensionate a norma UNI ISO 6580 / EUROVENT 1-2.
Girante ad alto rendimento con pale a profilo alare, ad angolo di calettamento variabile da fermo, in tecnopolimero oppure in fusione d’alluminio, mozzo in fusione d'alluminio. Equilibratura secondo norme UNI ISO 1940.
Motore elettrico asincrono a corrente alternata, protezione IP 55, isolamento Cl F, servizio S1, forma B3, costruzione conforme alle specifiche norme IEC / EEC (UNEL-MEC). Aria convogliata: pulita o leggermente polverosa, non abrasiva.
Temperatura aria convogliata: -20°C / +50°C
Tensione d’alimentazione: versione trifase (T) 400V- 3 Ph - 50Hz versione monofase (M) 230-1Ph - 50Hz
Flusso d'aria da motore a girante.

Versioni

CASSA MEDIA: gruppo motore/ girante quasi completamente incluso nella lunghezza della cassa

CASSA LUNGA:Gruppo motore/girante completamente "incluso" nella lunghezza della cassa.

Accessori

Boccaglio in aspirazione.
Silenziatori.
Rete antinfortunistica piana e conica (Necessaria nell’utilizzo a bocca libera).
Portello d’ispezione.
Giunto antivibrante.
Supporti antivibranti.
Controflangia.
Morsettiera esterna.
Piedi di fissaggio .
Interruttore di servizio.

A richiesta

Prestazioni diverse da quelle rappresentate
Versioni con girante avente pale in alluminio.
Versioni con flusso dell’aria “effettivamente” reversibile.
Versioni Atex.
Versioni multistadio.
Versioni per fumi d’incendio.
Versioni con convogliatore in acciaio inossidabile o alluminio o lamiera zincata a caldo.
Versioni con flusso d'aria da girante a motore.
Prezzi versione monofase 4 poli a richiesta (modelli: 31A-35A-40A-40B-45A).

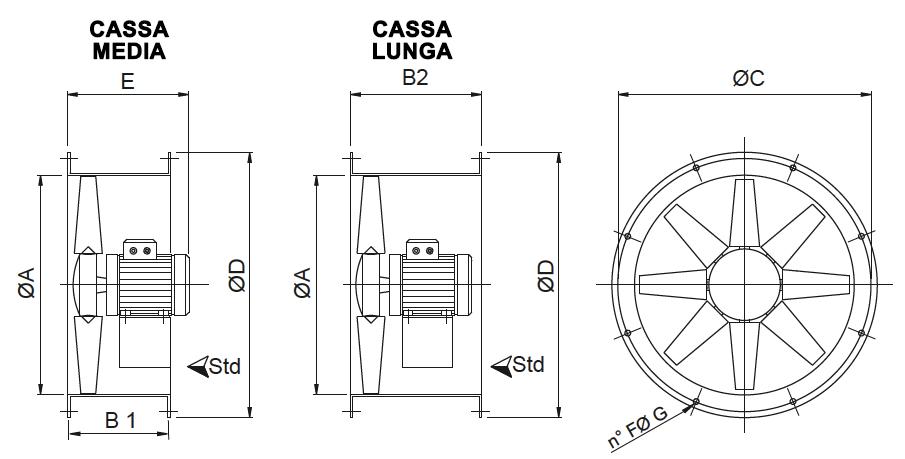

Dimensioni

Tutte le dimensioni sono espresse in mm.


Modello A grandezza motore B1 B2 C D *E F G *Kg *Kg
CASSA MEDIA CASSA LUNGA CASSA MEDIA CASSA LUNGA
31 310 56-63 260 400 355 390 250/320 8 10 13/17 13/19
35 360 56-71 260 400 395 430 250/320 8 10 14/19 14/22
40 410 63-80 260 400 450 490 300/380 8 12 16/24 19/27
45 460 71-80 260 450 500 540 350/390 8 12 21/30 23/33
50 510 71-80 260 450 560 595 350/390 12 12 24/35 27/38
56 570 71-90 260 450 620 655 350/390 12 12 28/37 34/43
63 640 90-100 350 500 690 725 400/490 12 12 37/54 44/61
71 710 90-112 350 600 770 805 400/490 16 12 44/67 53/77
80 810 90-132 450 600 860 900 450/610 16 12 54/110 60/115
90 910 100-132 450 700 970 1010 450/690 16 16 87/169 105/187
100 1010 100-160 560 800 1070 1110 700/830 16 16 107/330 123/346
180 800 900
112 1130 132 560 800 1190 1230 700/880 20 16 136/355 157/455
160-200 800 900
225 800 1000
250 900 1150
125 1260 132 560 800 1320 1360 700/1000 20 16 169/451 192/545
160-200 800 900
225 800 1000
250-280 900 1150
140 1400 160-225 800 1000 1470 1520 900/1000 20 16 381/895 411/935
250-280 900 1150
160 1610 160-255 800 1000 1680 1730 900/1100 24 20 489/963 519/1013
250-280 900 1150

*Indicativo.

Prestazioni

-Le prestazioni indicate si riferiscono ad aria alla temperatura di 15°C ed all’altitudine di O mt s.l.m., e sono state ottenute in assenza di reti e accessori.
-Tolleranze: prestazioni aerauliche e rumorosità rientrano nelle tolleranze indicate nella norma DIN 24166, Classe 2.
-Le prestazioni di portata aria riportata nelle tabelle si riferiscono ad una perdita di carico pari a 0 Pa.
* Solo per installazione extra U.E


2 poli (3000 rpm) - trifase (3Ph-400V 50Hz)
Modello Poli Tipo motore Portata (m3/h) Pm (kW) In max (A) Mot. (H) Lp dB(A)
31 2P A 3500 0,25 0,7 63 70
35 2P A 5200 0,55 1,6 71 74
40 2P A 8200 1,1 2,6 80 79


4 poli (1500 rpm) - monofase (1Ph-230V 50Hz)
Modello Poli Tipo motore Portata (m3/h) Pm (kW) In max (A) Mot. (H) Lp dB(A)
31 4P A 2.300 0,09 1 56 52
35 4P A 3.200 0,09 1 56 56
40* 4P A 4.000 0,12 1,1 63 61
40* 4P B 5.200 0,18 1,4 63 62
45* 4P A 6.500 0,25 1,8 71 65


4 poli (1500 rpm) - trifase (3Ph-400V 50Hz)
Modello Poli Tipo motore Portata (m3/h) Pm (kW) In max (A) Mot. (H) Lp dB(A)
31 4P A 2.300 0,09 0,4 56 52
35 4P A 3.200 0,09 0,4 56 56
40* 4P A 4.000 0,12 0,5 63 61
40 4P B 5.200 0,18 0,6 63 62
45 4P A 6.500 0,25 0,8 71 65
45 4P B 7.600 0,37 1,2 71 66
50* 4P A 8.000 0,37 1,2 71 68
50 4P B 9.000 0,55 1,6 71 69
56* 4P A 10.000 0,55 1,6 80 71
56 4P B 12.500 0,75 2 80 72
63 4P A 13.000 0,75 2 80 75
63 4P B 16.000 1,1 2,8 90 76
63 4P C 17.000 2,2 5 100 76
71 4P A 17.000 1,5 3,5 90 77
71 4P B 20.500 2,2 5 100 77
71 4P C 18.500 2,2 5 100 77
71 4P D 23.500 3 6,5 100 79
80 4P A 24.000 3 6,5 100 78
80 4P B 29.000 4 8,2 112 79
80 4P C 35.000 5,5 11 132 80
80 4P D 40.000 7,5 15 132 80
90 4P A 38.000 5,5 11 132 85
90 4P B 43.000 7,5 15 132 86
90 4P C 47.000 7,5 15 132 86
90 4P D 52.500 9,2 18 132 86
100 4P A 41.000 5,5 11 132 88
100 4P B 50.000 7,5 15 132 89
100 4P C 59.000 11 21 160 89
100 4P D 65.000 15 27,8 160 90
100 4P E 72.500 18,5 32,6 180 90
112 4P A 80.000 18,5 32,6 180 93
112 4P B 87.000 22 38,8 180 94
112 4P C 100.000 30 53 200 94
125 4P A 95.000 22 38,8 180 97
125 4P B 110.000 30 53 200 98
125 4P C 125.000 37 64 225 98


6 poli (1000 rpm) - trifase (3Ph-400V 50Hz)
Modello Poli Tipo motore Portata (m3/h) Pm (kW) In max (A) Mot. (H) Lp dB(A)
50* 6P A 6.000 0,18 0,7 71 58
56 6P A 8.500 0,25 1 71 62
63 6P A 12.500 0,37 1,3 80 66
63 6P B 14.000 0,75 2,2 90 65
71 6P A 16.000 0,75 2,2 90 67
71 6P B 17.000 1,1 3 90 66
80 6P A 16.000 0,75 2,2 90 68
80 6P B 19.000 1,1 3 90 68
80 6P C 22.500 1,5 4 100 69
90 6P A 25.000 1,5 4 100 75
90 6P B 29.000 2,2 5 112 75
90 6P C 32.000 2,2 5 112 75
100 6P A 27.000 1,5 4 100 79
100 6P B 33.000 2,2 5 112 79
100 6P C 41.000 3 7 132 80
112 6P B 45.000 4 9 132 83
112 6P C 54.000 5,5 12 132 83
125 6P B 61.000 7,5 15 160 87
125 6P C 73.000 11 22 160 88
125 6P D 85.000 11 22 160 88
140 6P A 115.000 18,5 35 200 91


8 poli (750 rpm) - trifase (3Ph-400V 50Hz)
Modello Poli Tipo motore Portata (m3/h) Pm (kW) In max (A) Mot. (H) Lp dB(A)
56 8P A 6.000 0,12 0,7 71 56
63* 8P A 8.000 0,18 0,8 80 60
71* 8P A 11.000 0,37 1,5 90 61
80* 8P A 10.000 0,37 1,5 90 61
80* 8P B 13.000 0,37 1,5 90 62
90 8P A 17.000 0,75 2,3 100 69
90 8P B 20.500 0,75 2,3 100 69
100 8P A 20.500 0,75 2,3 100 74
100 8P B 25.000 1,1 3,4 100 74
112 8P C 40.500 2,2 5,5 132 77
125 8P A 34.500 2,2 5,5 132 81
125 8P B 43.000 3 7,3 132 81
125 8P C 52.000 4 9,3 160 82
125 8P D 59.000 4 9,3 160 82
140 8P A 87.000 7,5 14,7 160 85

Rete antinfortunistica

Salvaguardano dal contatto accidentale con le parti in movimento del ventilatore. Realizzate in filo d’acciaio a norme UNI EN ISO 12499, EUROVENT1/3 e protette contro gli agenti atmosferici (Necessaria nell’utilizzo a bocca libera).


Modello EVEI Ø A Kg
31 355 0,6
35 395 0,6
40 450 0,9
45 500 1
50 560 1,3
56 620 1,5
63 690 1,8
71 770 2,5
80 860 3
90 970 4
100 1070 5
112 1190 8
125 1320 10
140 1470 14
160 1680 20

1 - Motore.
2 - Convogliatore.
3 - Girante.
4 - Rete “accessorio” (obbligatoria per l’utilizzo a bocca libera).

Listino prezzi 2 poli trifase

Modello
EVEI		 Poli Tipo motore Cassa Euro Inverter IP20
Modello Euro
31 2P A LUNGA artVR19003120 M130L artRG34000100
35 2P A LUNGA artVR19003520 M130L artRG34000100
40 2P A LUNGA artVR19004020 M130M artRG34000110
31 2P A MEDIA artVR18003120 M130L artRG34000100
35 2P A MEDIA artVR18003520 M130L artRG34000100
40 2P A MEDIA artVR18004020 M130M artRG34000110

Listino prezzi 4 poli trifase

Modello EVEI Poli Tipo motore Cassa Euro Inverter IP20
Modello Euro
35 4P A LUNGA artVR19003540 M130L artRG34000100
40 4P A LUNGA artVR19004040 M130L artRG34000100
45 4P A LUNGA artVR19004540 M130L artRG34000100
50 4P A LUNGA artVR19005040 M130L artRG34000100
56 4P A LUNGA artVR19005640 M130L artRG34000100
63 4P A LUNGA artVR19006340 M130L artRG34000100
71 4P A LUNGA artVR19007140 M130M artRG34000110
80 4P A LUNGA artVR19008040 M130Q artRG34000130
90 4P A LUNGA artVR19009040 M130R artRG34000140
100 4P A LUNGA artVR19010040 M130R artRG34000140
31 4P A MEDIA artVR18003140 M130L artRG34000100
35 4P A MEDIA artVR18003540 M130L artRG34000100
40 4P A MEDIA artVR18004040 M130L artRG34000100
45 4P A MEDIA artVR18004540 M130L artRG34000100
50 4P A MEDIA artVR18005040 M130L artRG34000100
56 4P A MEDIA artVR18005640 M130L artRG34000100
63 4P A MEDIA artVR18006340 M130L artRG34000100
71 4P A MEDIA artVR18007140 M130M artRG34000110
80 4P A MEDIA artVR18008040 M130Q artRG34000130
90 4P A MEDIA artVR18009040 M130R artRG34000140
100 4P A MEDIA artVR18010040 M130R artRG34000140
40 4P B LUNGA artVR19004050 M130L artRG34000100
45 4P B LUNGA artVR19004550 M130L artRG34000100
50 4P B LUNGA artVR19005050 M130L artRG34000100
56 4P B LUNGA artVR19005650 M130L artRG34000100
63 4P B LUNGA artVR19006350 M130M artRG34000110
71 4P B LUNGA artVR19007150 M130P artRG34000120
80 4P B LUNGA artVR19008050 M130Q artRG34000130
90 4P B LUNGA artVR19009050 M130S artRG34000150
100 4P B LUNGA artVR19010050 M130S artRG34000150
40 4P B MEDIA artVR18004050 M130L artRG34000100
45 4P B MEDIA artVR18004550 M130L artRG34000100
50 4P B MEDIA artVR18005050 M130L artRG34000100
56 4P B MEDIA artVR18005650 M130L artRG34000100
63 4P B MEDIA artVR18006350 M130M artRG34000110
71 4P B MEDIA artVR18007150 M130P artRG34000120
80 4P B MEDIA artVR18008050 M130Q artRG34000130
90 4P B MEDIA artVR18009050 M130S artRG34000150
100 4P B MEDIA artVR18010050 M130S artRG34000150
63 4P C LUNGA artVR19006351 M130P artRG34000120
71 4P C LUNGA artVR19007151 M130P artRG34000120
90 4P C LUNGA artVR19009051 M130S artRG34000150
100 4P C LUNGA artVR19010051 M130T artRG34000160
63 4P C MEDIA artVR18006351 M130P artRG34000120
71 4P C MEDIA artVR18007151 M130P artRG34000120
80 4P C MEDIA artVR18008051 M130R artRG34000140
90 4P C MEDIA artVR18009051 M130S artRG34000150
100 4P C MEDIA artVR18010051 M130T artRG34000160
71 4P D LUNGA artVR19007152 M130Q artRG34000130
80 4P D LUNGA artVR19008052 M130S artRG34000150
90 4P D LUNGA artVR19009052 M130T artRG34000160
100 4P D LUNGA artVR19010052 M130W artRG34000170
71 4P D MEDIA artVR18007152 M130Q artRG34000130
80 4P D MEDIA artVR18008052 M130S artRG34000150
90 4P D MEDIA artVR18009052 M130T artRG34000160
100 4P D MEDIA artVR18010052 M130W artRG34000170
100 4P E LUNGA artVR19010053 M130X artRG34000180
100 4P E MEDIA artVR18010053 M130X artRG34000180

Listino prezzi 6 poli trifase

Modello EVEI Poli Tipo motore Cassa Euro Inverter IP20
Modello Euro
50 6P A LUNGA artVR19005060 M130L artRG34000100
56 6P A LUNGA artVR19005660 M130L artRG34000100
63 6P A LUNGA artVR19006360 M130L artRG34000100
71 6P A LUNGA artVR19007160 M130L artRG34000100
80 6P A LUNGA artVR19008060 M130L artRG34000100
90 6P A LUNGA artVR19009060 M130M artRG34000110
100 6P A LUNGA artVR19010060 M130M artRG34000110
50 6P A MEDIA artVR18005060 M130L artRG34000100
56 6P A MEDIA artVR18005660 M130L artRG34000100
63 6P A MEDIA artVR18006360 M130L artRG34000100
71 6P A MEDIA artVR18007160 M130L artRG34000100
80 6P A MEDIA artVR18008060 M130L artRG34000100
90 6P A MEDIA artVR18009060 M130M artRG34000110
100 6P A MEDIA artVR18010060 M130M artRG34000110
63 6P B LUNGA artVR19006370 M130L artRG34000100
71 6P B LUNGA artVR19007170 M130M artRG34000110
80 6P B LUNGA artVR19008070 M130M artRG34000110
90 6P B LUNGA artVR19009070 M130P artRG34000120
100 6P B LUNGA artVR19010070 M130P artRG34000120
63 6P B MEDIA artVR18006370 M130L artRG34000100
71 6P B MEDIA artVR18007170 M130M artRG34000110
80 6P B MEDIA artVR18008070 M130M artRG34000110
90 6P B MEDIA artVR18009070 M130P artRG34000120
100 6P B MEDIA artVR18010070 M130P artRG34000120
80 6P C LUNGA artVR19008071 M130M artRG34000110
90 6P C LUNGA artVR19009071 M130P artRG34000120
100 6P C LUNGA artVR19010071 M130Q artRG34000130
80 6P C MEDIA artVR18008071 M130M artRG34000110
90 6P C MEDIA artVR18009071 M130P artRG34000120
100 6P C MEDIA artVR18010071 M130Q artRG34000130

Listino prezzi 8 poli trifase

Modello EVEI Poli Tipo motore Cassa Euro Inverter IP20
Modello Euro
56 8P A LUNGA artVR19005680 M130L artRG34000100
63 8P A LUNGA artVR19006380 M130L artRG34000100
71 8P A LUNGA artVR19007180 M130L artRG34000100
80 8P A LUNGA artVR19008080 M130L artRG34000100
90 8P A LUNGA artVR19009080 M130M artRG34000110
100 8P A LUNGA artVR19010080 M130M artRG34000110
56 8P A MEDIA artVR18005680 M130L artRG34000100
63 8P A MEDIA artVR18006380 M130L artRG34000100
71 8P A MEDIA artVR18007180 M130L artRG34000100
80 8P A MEDIA artVR18008080 M130L artRG34000100
90 8P A MEDIA artVR18009080 M130M artRG34000110
100 8P A MEDIA artVR18010080 M130M artRG34000110
80 8P B LUNGA artVR19008090 M130L artRG34000100
90 8P B LUNGA artVR19009090 M130M artRG34000110
100 8P B LUNGA artVR19010090 M130M artRG34000110
80 8P B MEDIA artVR18008090 M130L artRG34000100
90 8P B MEDIA artVR18009090 M130M artRG34000110
100 8P B MEDIA artVR18010090 M130M artRG34000110
Richiesta informazioni per prodotto

EVEI

Dati
Messaggio
Ventilatore assiale intubato compatto caratterizzato da girante con pale a profilo alare, mozzo in fusione d’alluminio e convogliatore in lamiera d’acciaio protetto.
 Equilibratura secondo UNI ENISO 21940-11. Minimo ingombro del gruppo motore-girante per installazione sia alle estremità che nel mezzo delle canalizzazioni. Ventilatore dotato di motore asincrono a corrente alternata IP55 isolamento classe CI F e alimentazione monofase o trifase. Accoppiamento diretto con girante a sbalzo, esecuzione 5. Disponibile diametro girante da 310 a 1610 mm per un range di portata fino a 125.000 m³/h. Disponibili versioni con girante avente pale in alluminio, con flusso d’aria da girante a motore.

Catalogo Generale

DIFFUSIONE ANTINCENDIO VMC - VENTILAZIONE MECCANICA CONTROLLATA SANIFICAZIONE VENTILATORI TUBI FLESSIBILI TUBO SPIRO E RACCORDI FILTRAZIONE ISOLANTI NASTRI E GUARNIZIONI REGOLATORI ACCESSORI E MINUTERIA
ECOCLIMA s.r.l. P.IVA 03380110282 | Privacy Policy Cookie Policy
Web Agency Kleis C.T.
