EGAF Griglie afoniche

Consiglia questo prodotto
Home Catalogo generale Diffusione Silenziatori Egaf Griglie Afoniche
Registrati subito

Descrizione

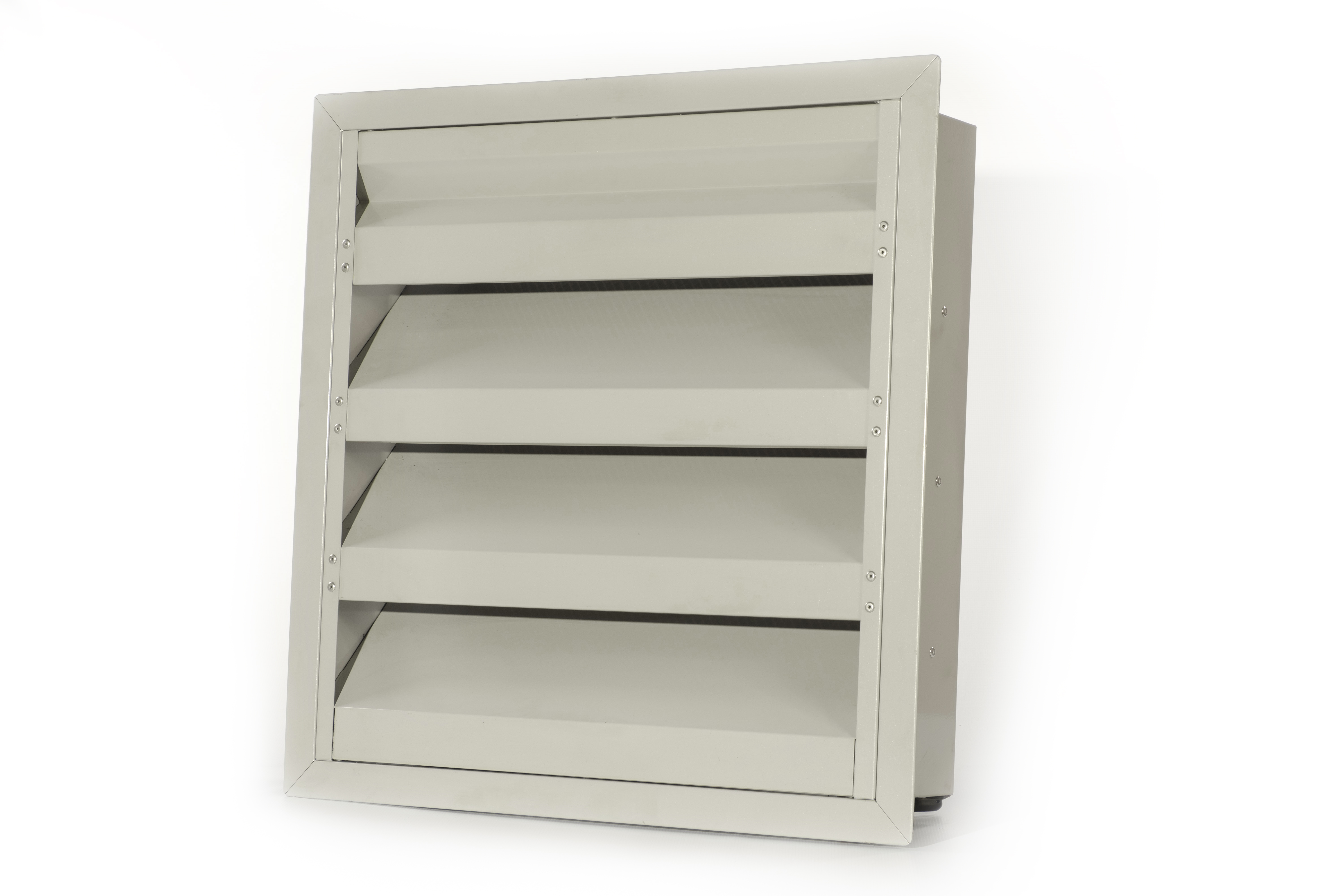

Griglie afoniche di ripresa aria esterna o di espulsione in acciaio zincato con alette inclinate a 45°.

Caratteristiche

Il telaio è costruito in lamiera d'acciaio zincata, con profondità 300 mm standard. Alette con passo 150 mm in lamiera d’acciaio zincata, sagomate per il contenimento del materiale fonoassorbente. Lato interno rivestito con rete microstirata. Flangia perimetrale da 40 mm in acciaio zincato e rete antivolatile a richiesta.
Materiale fonoassorbente con lana di roccia ad alta densità in Classe "0"(non combustibile) di reazione al fuoco (DM 26/06/1984).
Temperatura massima d'esercizio: 250°C. Pressione operativa massima: 2.000 Pa.

Installazione

Montaggio con viti su flangia da 40 mm o direttamente a canale.

Modelli

EGAF spessore 100mm;
EGAF spessore 150mm;
EGAF spessore 200mm;
EGAF spessore 300mm;
EGAF spessore 600mm (300mm + 300mm).

A richiesta

-Costruzioni in acciaio inox o in alluminio -Possibilità di fornire il prodotto verniciato.
-Profondità L differenti dallo standard.

Dimensioni e sezioni efficaci:


  H (mm)
B (mm) 450 600 750 900 1050 1200 1350 1500 1650 1800 1950
  sezione efficace m²
300 0,02 0,05 0,06 0,09 0,10 0,12 0,13 0,16 0,17 0,20 0,21
400 0,03 0,07 0,09 0,12 0,14 0,17 0,19 0,22 0,24 0,28 0,29
500 0,04 0,09 0,11 0,16 0,18 0,22 0,24 0,29 0,31 0,36 0,38
600 0,05 0,11 0,14 0,19 0,22 0,27 0,30 0,35 0,38
700 0,06 0,13 0,16 0,23 0,26 0,32 0,35 0,42 0,45
800 0,07 0,16 0,19 0,28 0,30 0,37 0,41 0,48 0,52
900 0,08 0,17 0,21 0,30 0,34 0,42 0,48 0,55
1000 0,09 0,19 0,24 0,33 0,38 0,47 0,52 0,61
1100 0,10 0,21 0,26 0,37 0,42 0,52 0,57 0,68
1200 0,11 0,23 0,29 0,40 0,46 0,57 0,63
1300 0,12 0,25 0,31 0,44 0,50 0,62 0,68
1400 0,13 0,27 0,34 0,47 0,54 0,67 0,74
1500 0,14 0,29 0,36 0,51 0,58 0,72
1600 0,15 0,31 0,39 0,54 0,62 0,77
1700 0,16 0,33 0,41 0,58 0,66 0,82
1800 0,17 0,35 0,44 0,61 0,70

Dati tecnici:


  H (mm)
B (mm) 450 600 750 900 1050 1200 1350 1500 1650 1800 1950
  Portata aria massima consigliata in m³/h e perdita di carico pari a 68 Pa.
300 680 1350 1690 2370 2710 3380 3720 4400 4730 5410 5750
400 950 1900 2380 3330 3810 1760 5240 6190 6670 7620 8100
500 1230 2460 3070 4300 4910 6140 6760 7990 8600 9830 10440
600 1500 3010 3760 5270 6020 7520 8280 9780 10530
700 1780 3560 4450 6230 7120 8900 9790 11570 12460
800 2060 4110 5140 7200 8230 10280 11310 13370 14400
900 2330 4670 5830 8160 9330 11660 12830 15160
1000 2610 5220 6520 9130 10440 13040 14350 16960
1100 2880 5770 7210 10100 11540 14420 15670 18750
1200 3160 6320 7900 11060 12640 15810 17390
1300 3440 6870 8590 12030 13750 17190 18900
1400 3710 7430 9280 13000 14850 18570 20420
1500 3990 7980 9970 13960 15960 19950
1600 4270 8530 10660 14930 17060 21330
1700 4540 9080 11350 15890 18170 22710
1800 4820 9630 12040 16860 19270

Attenuazione d'inserzione:

L’attenuazione di inserzione, costituisce la capacità della griglia afonica di ridurre il rumore prodotto dall’impianto di ventilazione verso l’esterno.


Modello Hz 63 125 250 500 1000 2000 4000 8000
EGAF spessore 100mm [dB] 1 2 3 5 8 9 9 10
EGAF spessore 150mm [dB] 2 3 3 7 9 11 10 11
EGAF spessore 200mm [dB] 3 4 4 7 11 13 12 12
EGAF spessore 300mm [dB] 3 4 5 9 12 15 14 15
EGAF spessore 600mm (300mm + 300mm) [dB] 4 5 9 15 22 27 25 24

Potere fonoisolante:

Il potere fonoisolante è la capacità di un elemento di impedire il transito delle onde sonore da un ambiente all’altro. Caratterizza le proprietà acustiche di divisori e partizioni, così come di una griglia afonica installata a parete. Il potere fonoisolante è conforme secondo UNI EN
ISO 140 - 3:2006 e UNI EN ISO 717 -1:2007.


Modello Hz 125 250 500 1000 2000 4000 Rw
EGAF spessore 100mm [dB] 2 4 7 9 9 10 9,0
EGAF spessore 150mm [dB] 3 5 7 10 11 11 10,0
EGAF spessore 200mm [dB] 5 6 7 12 15 14 12,0
EGAF spessore 300mm [dB] 6 7 10 18 22 23 16,0
EGAF spessore 600mm (300mm + 300mm) [dB] 6 10 17 24 30 27 21,8

Perdite di carico:

Le perdite di carico nelle griglie afoniche della serie EGAF dipendono dalla velocità dell’aria a canale ma anche dalla direzione di moto dell’aria. Infatti le perdite di carico generalmente sono maggiori in espulsione che in aspirazione.


Modello m/s 1 2 3 4 5 6 8 10
EGAF spessore 100mm Pa 5 19 43 75 117 167 293 453
EGAF spessore 150mm Pa 6 23 52 90 140 200 351 544
EGAF spessore 200mm Pa 7 27 60 106 163 233 410 634
EGAF spessore 300mm Pa 8 31 68 120 186 266 467 723
EGAF spessore 600mm (300mm + 300mm) Pa 13 53 121 218 344 499 896 1412

Listino prezzi: le quotazioni sono a richiesta
