ETT100 Serrande di regolazione per alte temperature in acciaio zincato passo 100 mm

Descrizione

Serrande di regolazione rettangolari per alte temperature, brevettate, in acciaio zincato, passo 100 mm con perni di
rotazione in acciaio su boccole in ottone.
Trovano applicazione nella regolazione ed il bilanciamento delle portate e delle pressioni dell’aria, negli impianti di condizionamento, di ventilazione e nelle centrali di trattamento.
Questa innovativa serranda, grazie ad una speciale sagomatura del telaio e delle battute di arresto delle alette, garantisce notevoli vantaggi:
1) passaggio dell’aria completamente libero;
2) forte riduzione delle perdite di carico;
3) forte riduzione del rumore autogenerato.
Questi accorgimenti garantiscono inoltre un limitato trafilamento dell’aria a serranda chiusa.

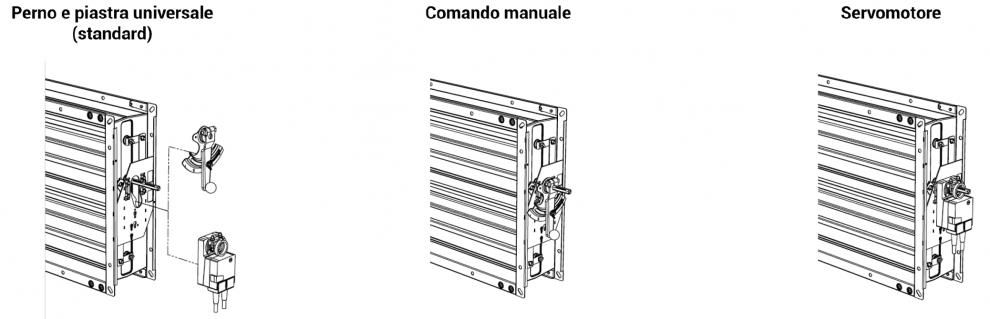

Un’innovativa piastra universale metallica, permette l’applicazione di tutti i comandi manuali o motorizzati.
L’apertura e la chiusura delle alette avviene per mezzo di un comando manuale posto su di un lato della serranda collegato ad un sistema di levismi esterni. Lo stesso movimento può essere realizzato tramite una vasta gamma di servomotori che permettono una regolazione più precisa del passaggio dell’aria nella canalizzazione.

Dettagli costruttivi

1) Telaio flangiato;
2) Fori asolati di fissaggio;
3) Fori supplementari di fissaggio;
4) Alette di taratura;
5) Levismi e perni in acciaio;
6) Perno di comando;
7) Piastra universale per comando manuale o servomotore.
