ESCZC, Serrande di sovrapressione da canale passo 100 mm
ESCZC Serrande di sovrapressione da canale passo 100 mm
Descrizione

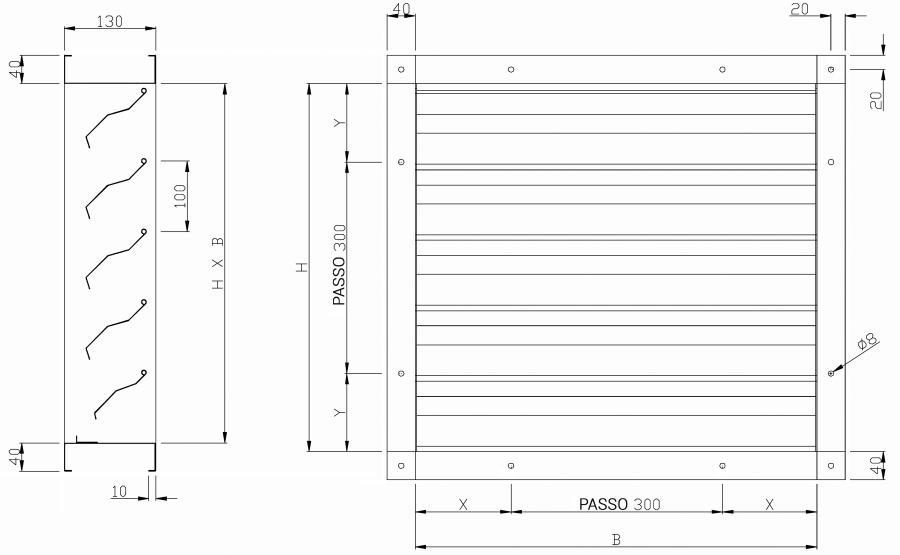

Serrande di sovrapressione da canale passo 100 mm con telaio in acciaio zincato spessore 1 mm ed alette in alluminio spessore 0,7 mm.
Caratteristiche
Materiale: acciaio zincato / alluminio.
Finitura: telaio in acciaio zincato e alette in alluminio anodizzato naturale.
Installazione: fissaggio viti a vista.
Passo alette 100 mm.
Boccole e perni in nylon.
Guarnizione adesiva longitudinale sulle alette.
Impiego
Montata su canalizzazioni, consente il passaggio dell’aria solo in un senso.
Elimina dispersioni o immissioni di aria non desiderata con impianto spento.
A richiesta
Esecuzione in alluminio.
Con rete antivolatile.
Alette coniugate.
Perdite di carico
V : velocità riferita alla sezione (B-25)x(H-25) [m/s]
Pa : perdita di carico totale [Pa]
Velocità massima consigliata 6 m/s
| V (m/s) | Pa |
| 1 | 12 |
| 2 | 18 |
| 3 | 23 |
| 4 | 28 |
| 5 | 34 |
| 6 | 48 |
Listino prezzi
Nota: con rete antivolatile + 30%
B: base
H: altezza
tutte le dimensioni sono espresse in mm
| H | B | ||||||||
| 300 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | |
| euro | euro | euro | euro | euro | euro | euro | euro | euro | |
| 210 | 87,91 | 98,49 | 119,62 | 141,08 | 162,23 | 183,36 | 243,78 | 263,42 | 282,75 |
| 310 | 104,23 | 115,69 | 138,35 | 161,63 | 184,89 | 207,86 | 281,87 | 303,91 | 325,97 |
| 410 | 120,22 | 132,33 | 157,11 | 182,16 | 207,26 | 232,32 | 319,91 | 344,68 | 369,17 |
| 510 | 136,55 | 149,53 | 175,82 | 202,71 | 229,90 | 256,77 | 357,99 | 385,17 | 412,07 |
| 610 | 152,85 | 166,46 | 194,55 | 223,54 | 252,24 | 281,27 | 396,03 | 425,94 | 455,25 |
| 810 | 184,89 | 200,29 | 231,99 | 264,64 | 297,26 | 329,56 | 472,17 | 506,92 | 541,66 |
| 1010 | 216,93 | 234,13 | 269,48 | 269,48 | 342,27 | 378,23 | 548,30 | 588,18 | 627,75 |
| 1210 | 248,92 | 268,26 | 307,24 | 307,24 | 387,58 | 426,87 | 624,42 | 669,45 | 714,15 |
