EVVRC - EVVRB Valvole di ventilazione per l'estrazione dell'aria

Descrizione

Valvole di ripresa costruite in acciaio verniciato di colore bianco, con cono centrale regolabile.

Caratteristiche

Materiale: acciaio.
Finitura EVVRC: verniciato bianco RAL 9010.
Finitura EVVRB: verniciato bianco RAL 9016.
Installazione: con viti non apparenti.

Impiego

Montati a soffitto, direttamente a canale, per la ripresa dell'aria in locali di servizio, bagni e negozi.

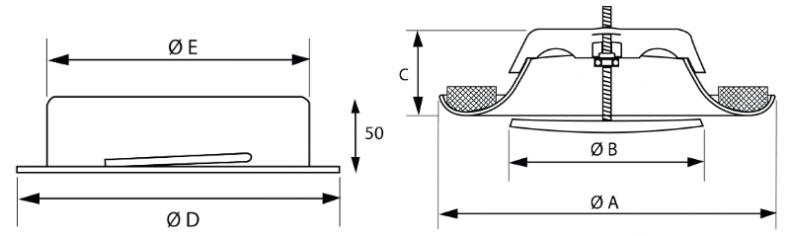

Dimensioni:


Modello A (mm) B (mm) C (mm) D (mm) E (mm)
EVVRC - EVVRB 80 116 60 38 105 79
EVVRC - EVVRB 100 140 76 38 125 99
EVVRC - EVVRB 125 166 100 45 150 124
EVVRC - EVVRB 150 203 120 50 175 149
EVVRC - EVVRB 160 210 130 50 186 159
EVVRC - EVVRB 200 250 160 56 225 199

Dati di funzionamento:

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità


Modello m³/h Apertura "S" (mm) Perdita di carico (Pa) dB(A)
EVVRC - EVVRB 80 40 3 35 22
0 80 31
60 9 40 30
6 55 32
3 100 38
EVVRC - EVVRB 100 80 8 35 25
6 55 30
4 85 34
100 10 58 33
8 72 36
120 10 68 36
EVVRC - EVVRB 125 100 6 35 23
3 50 26
0 90 34
140 15 28 25
12 34 27
9 45 28
6 65 33
3 100 36
180 15 45 32
12 50 33
9 70 35
EVVRC - EVVRB 150 / 160 160 10 25 20
5 42 23
2 70 30
0 90 35
200 10 40 24
5 68 30
2 95 35
250 15 38 26
10 59 30
5 95 36
EVVRC - EVVRB 200 300 20 25 25
15 35 27
12 50 30
9 68 32
6 100 35
350 20 35 30
15 55 33
12 70 35
400 20 50 34
15 65 36

Listino prezzi EVVRC RAL9010

Articolo normalmente disponibile a magazzino
modello EVVRC euro
80 5,37
100 5,95
125 7,44
150 11,16
160 11,37
200 16,16

Listino prezzi EVVRB RAL9016

Articolo normalmente disponibile a magazzino
modello EVVRB euro
80 5,37
100 5,95
125 7,44
150 11,16
160 11,37
200 16,16
