EDU/LFS Diffusori a ugello orientabili a lunga gittata con serranda ed attacco per canale circolare o flessibile

Consiglia questo prodotto
Home Catalogo generale Diffusione Diffusori Edu Lfs Diffusori A Ugello Orientabili A Lunga Gittata Con Serranda Ed Attacco Per Canale Circolare O Flessibile
Registrati subito

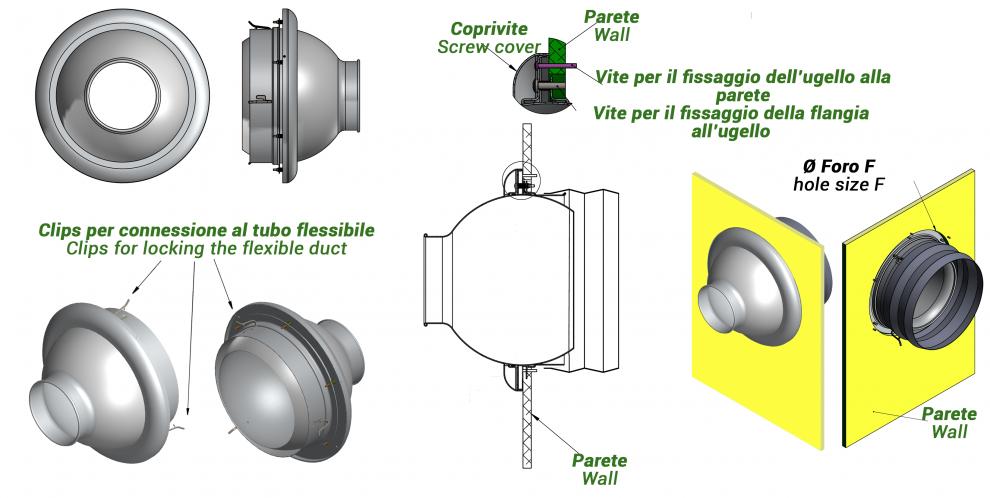

EDU/LFS Diffusori a ugello orientabili a lunga gittata comprensivi di coprighiera, serranda e connessione per tubo flessibile o canale circolare rigido.

Descrizione

Diffusori in alluminio a lunga gittata orientabili con angolatura max 30°.

Caratteristiche

Materiale: alluminio.
Finitura: alluminio anodizzato.
Installazione: con flangia a parete.
Altezza di installazione compresa tra 3 m e 30 m in base al modello.

Impiego

Ambienti con soffitti molto alti o dove sia necessaria una distribuzione dell’aria a distanza e/o localizzata.

Dimensioni

Tutte le dimensioni sono espresse in mm.

modello sezione efficace m2 Ø
DN 		Ø
DN1 		Ø
A 		Ø
B 		Ø
C 		Ø
F 		L1 E P
80 0,0050 160 80 158 206 249 226 170 100 50
150 0,0177 300 150 298 346 389 366 262 172 50
200 0,0314 400 200 398 446 489 466 335 225 50
230 0,0415 400 230 398 446 489 466 325 215 50
250 0,0490 400 250 398 446 489 466 320 207 50
300 0,0710 400 300 398 446 489 466 298 184 50

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità

modello Vk (m/s) 2 4 6 8 10
80 m³/h 36 72 108 135 168
L(m) 4,0 8,0 12,0 15,0 19,0
Pa 2,0 10 22 36 57
dB(A) <20 <20 <20 22 29
150 m³/h 127 254 382 509 637
L(m) 6,0 12,0 19,0 25,0 32,0
Pa 2 8 19 34 55
dB(A) <20 <20 21 29 37
200 m³/h 226 452 678 904 1130
L(m) 8,0 17,0 25,0 34,0 42,0
Pa 2 8 19 34 55
dB(A) <20 <20 20 28 35
230 m³/h 298 597 896 1195 1494
L(m) 9,0 20,0 29,0 39,0 45,0
Pa 2 8 19 34 55
dB(A) <20 <20 21 28 35
250 m³/h 353 707 1060 1413 1766
L(m) 10,0 21,0 31,0 42,0 48,0
Pa 2 8 19 34 55
dB(A) <20 <20 24 31 36
300 m³/h 509 1017 1526 2035 2543
L(m) 13,0 25,0 36,0 44,0 51,0
Pa 2 8 19 34 55
dB(A) <20 <20 23 30 35

Listino prezzi

modello EDU/LFS ugello
euro
80 153,06
150 281,14
200 345,39
230 373,42
250 387,00
300 396,40
