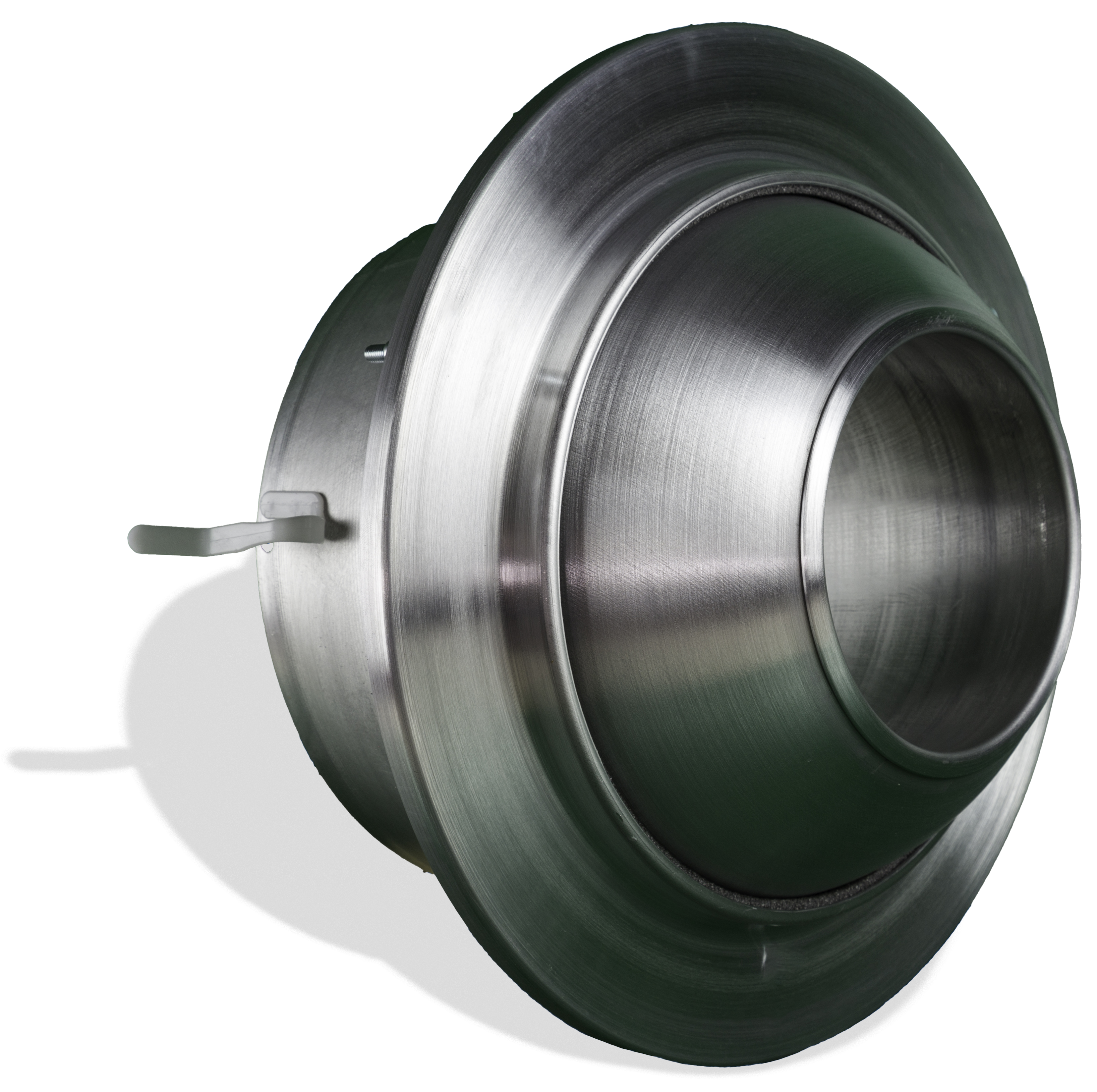

EDU/F Diffusori a ugello orientabili a lunga gittata comprensivi di coprighiera e connessione per tubo flessibile o canale circolare rigido.

Descrizione

Diffusori in alluminio a lunga gittata orientabili con angolatura max 30°.

Caratteristiche

Materiale: alluminio.
Finitura: alluminio anodizzato.
Installazione: con flangia a parete.
Altezza di installazione compresa tra 3 m e 30 m in base al modello.

Impiego

Ambienti con soffitti molto alti o dove sia necessaria una distribuzione dell’aria a distanza e/o localizzata.

Dimensioni

Tutte le dimensioni sono espresse in mm.

modello sezione efficace m2 Ø
DN 		Ø
DN1 		Ø
A 		Ø
B 		Ø
C 		Ø
F 		L1 E P
40 0,0013 80 40 77 109 139 120 106 43 50
50 0,0020 100 50 97 132 169 148 114 51 50
80 0,0050 160 80 158 206 249 226 118 52 50
150 0,0177 300 150 298 346 389 366 220 128 50
200 0,0314 400 200 398 446 489 466 275 172 50
230 0,0415 400 230 398 446 489 466 265 160 50

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità

modello Vk (m/s) 2 4 6 8 10
40 m³/h 9 18 28 37 46
L(m) 2,3 4,5 7,0 9,2 11,5
Pa 2 11 27 48,0 75
dB(A) <20 <20 <20 <20 20
50 m³/h 14 28 43 57 72
L(m) 3,0 6,0 9,0 11,0 14
Pa 2 10 25 44 72
dB(A) <20 <20 <20 <20 21
80 m³/h 36 72 108 135 168
L(m) 5,0 9,0 14,0 17,0 21,0
Pa 2 9 21 34 54
dB(A) <20 <20 20 21 23
150 m³/h 127 254 382 509 637
L(m) 7,0 13,0 20,0 27,0 34,0
Pa 2 8 19 34 55
dB(A) <20 <20 20 24 29
200 m³/h 226 452 678 904 1130
L(m) 9,0 18 27 36,0 45
Pa 2 8 18 32 51
dB(A) <20 <20 <20 23 28
230 m³/h 298 597 896 1195 1494
L(m) 10,0 21,0 31,0 40,0 46,0
Pa 2 7 17 31 50
dB(A) <20 <20 <20 22 27

Listino prezzi

modello EDU/F ugello
euro
40 115,05
50 120,40
80 130,60
150 227,63
200 328,11
230 260,15
