EBLF Bocchette lineari a barre orizzontali fisse senza cornice

Consiglia questo prodotto
Home Catalogo generale Diffusione Bocchette Eblf Bocchette Lineari A Barre Orizzontali Fisse Senza Cornice
Registrati subito

Descrizione

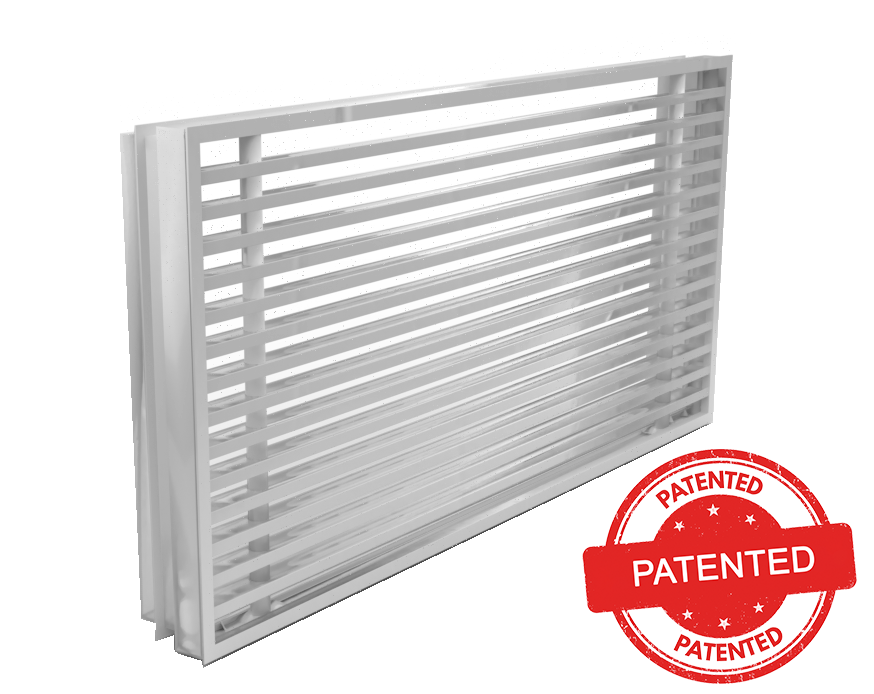

Bocchette a barre orizzontali fisse con deflessione 0° o 15°, profili in alluminio.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale.
Installazione: fissaggio con staffe.

Impiego

Per impianti di condizionamento e ventilazione, per fan-coil, sia in mandata che in ripresa.

Installazione

Su pareti leggere in cartongesso e in legno con spessore 12,5 mm.
Su pareti in muratura;

Modelli

EBLF20/0: con cornice e barre fisse frontali con deflessione 0°;
EBLF20/15: con cornice e barre fisse frontali con deflessione 15°;

Accessori

- SC serranda di taratura in acciaio zincato con alette a movimento contrapposto;

A richiesta

Verniciatura colore bianco RAL9016 o altri colori RAL a scelta.

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L1 (m): lancio riferito ad una velocità terminale Vt= 0,25 m/s montati in prossimità del soffitto (con altezza dal pavimento non superiore ai 3 m); per distanze superiori correggere il lancio moltiplicandolo x 0,7
dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm.

dimensioni LxH sezione
efficace 		Vk 2 m/s Vk 3 m/s  Vk 4 m/s
m2 m³/h L1 m³/h L1 m³/h L1
400x75 0,015 108 2,4 160 3,6 213 4,8
500x75 0,019 197 2,5 201 3,8 268 5,1
600x75 0,022 158 2,6 243 3,9 323 5,2
800x75 0,030 216 2,8 326 4,2 434 5,6
1000x75 0,038 274 2,9 408 4,4 545 5,8
1200x75 0,046 331 3 497 4,5 662 6
400x100 0,020 144 2,6 216 3,8 292 5,1
500x100 0,026 230 3,3 276 4,1 367 5,4
600x100 0,031 281 3,5 332 4,2 443 5,6
800x100 0,041 374 3,8 446 4,4 595 5,9
1000x100 0,052 475 3,9 560 4,7 746 6,2
1200x100 0,062 590 2,6 670 4,8 893 6,4
400x125 0,026 187 2,7 278 4,1 370 5,4
500x125 0,032 230 2,8 350 4,2 467 5,6
600x125 0,039 281 2,9 422 4,4 563 5,9
800x125 0,052 374 3,1 566 4,7 755 6,2
1000x125 0,066 475 3,3 711 4,9 947 6,5
1200x125 0,082 590 3,4 886 5,1 1149 6,9
400x150 0,031 223 2,8 337 4,2 449 5,6
500x150 0,039 281 2,9 424 4,4 566 5,9
600x150 0,047 338 3 512 4,6 682 6,1
800x150 0,064 461 3,2 687 4,9 916 6,5
1000x150 0,080 576 3,4 862 5,1 1149 6,8
1200x150 0,096 691 3,5 1037 5,2 1382 7
400x200 0,042 302 3 455 4,5 607 6
500x200 0,053 380 3,1 573 4,7 764 6,2
600x200 0,064 461 3,2 691 4,9 922 6,5
800x200 0,086 619 3,4 927 5,2 1237 6,9
1000x200 0,108 778 3,6 1164 5,4 1552 7,2
1200x200 0,130 936 3,7 1404 5,6 1872 7,4
400x300 0,064 461 3,2 691 4,9 922 6,3
500x300 0,081 583 3,3 875 5,1 1166 6,6
600x300 0,097 698 3,5 1050 5,3 1400 7
800x300 0,130 936 3,7 1409 5,6 1879 7,5
1000x300 0,164 1181 3,9 1768 5,9 2357 7,8
1200x300 0,198 1426 4,1 2138 6,2 2851 8,3
400x400 0,084 603 3,4 904 5,1 1205 6,9
500x400 0,105 753 3,6 1130 5,4 1507 7,2
600x400 0,126 904 3,7 1356 5,6 1808 7,4
800x400 0,167 1205 3,9 1808 5,9 2411 7,9
1000x400 0,209 1507 4,1 2260 6,2 3013 8,2
1200x400 0,251 1808 7,1 2712 6,4 3616 8,5
Pa   3 7 12
dB(A)   15/20 28/32 38 / 42

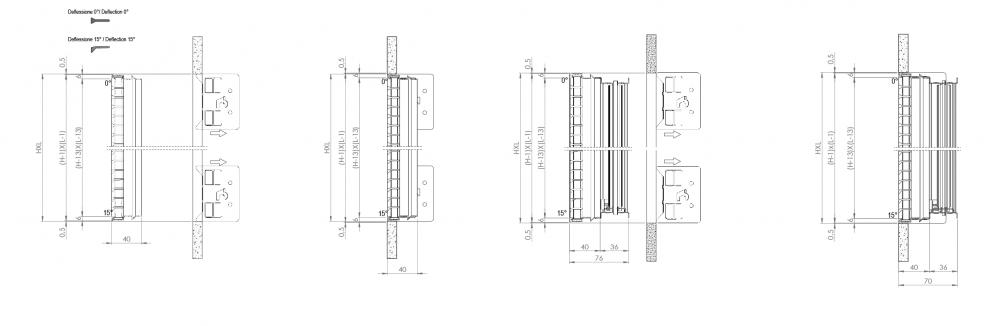

EBLF 20/0° EBLF 20/15° dimensioni con e senza serranda su muratura

Per l’installazione sono necessari il kit di fissaggio composto da 4 staffe, non fornito con l’articolo.
N.B. per l’installazione su parete in muratura non sono disponibili le altezze 75mm,100 mm.

EBLF 20/0° EBLF 20/15° dimensioni con e senza serranda su cartongesso

Per l’installazione sono necessari il kit di fissaggio composto da 4 staffe, non fornito con l’articolo.

SC serranda di taratura

Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

Dimensioni massime L x H per costruzione in unico pezzo 1000 mm x 600 mm.

Listino prezzi EBLF

Articolo normalmente disponibile a magazzino
dimensioni LxH EBLF 20/0° EBLF 20/15° SC serranda di taratura
euro euro euro
400x75 31,42 31,42 17,21
500x75 38,82 38,82 20,54
600x75 41,95 41,95 23,50
800x75 49,28 49,28 29,54
1000x75 57,68 57,68 36,25
1200x75 69,23 69,23 a.r.
400x100 38,82 38,82 17,21
500x100 45,12 45,12 20,54
600x100 48,26 48,26 23,50
800x100 55,60 55,60 29,54
1000x100 66,12 66,12 36,25
1200x100 79,34 79,34 a.r.
400x125 43,01 43,01 19,86
500x125 48,26 48,26 23,00
600x125 55,60 55,60 26,21
800x125 60,83 60,83 33,57
1000x125 77,64 77,64 40,46
1200x125 93,16 93,16 a.r.
400x150 48,26 48,26 19,86
500x150 50,35 50,35 23,00
600x150 60,83 60,83 26,21
800x150 79,73 79,73 33,57
1000x150 91,28 91,28 40,46
1200x150 109,54 109,54 a.r.
400x200 66,12 66,12 24,57
500x200 77,64 77,64 28,86
600x200 82,87 82,87 33,25
800x200 99,66 99,66 40,75
1000x200 121,69 121,69 45,48
1200x200 146,03 146,03 a.r.
400x300 83,42 83,42 34,39
500x300 94,39 94,37 37,86
600x300 113,31 113,31 41,39
800x300 145,82 145,82 50,21
1000x300 174,02 174,02 60,54
1200x300 208,83 208,83 a.r.
400x400 100,72 100,72 39,39
500x400 125,85 125,85 47,57
600x400 151,08 151,08 51,14
800x400 194,44 194,44 62,57
1000x400 232,04 232,04 74,25
1200x400 278,44 278,44 a.r.

Listino prezzi EBLF verniciate bianco RAL 9016

Articolo normalmente disponibile a magazzino
dimensioni LxH EBLFB 20/0° EBLFB 20/15° SC serranda di taratura
euro euro euro
400x75 37,70 37,70 17,21
500x75 46,58 120,85 20,54
600x75 50,34 50,34 23,50
800x75 59,14 59,14 29,54
1000x75 69,22 69,22 36,25
1200x75 83,06 83,06 a.r.
400x100 46,58 46,58 17,21
500x100 54,14 54,14 20,54
600x100 57,91 57,91 23,50
800x100 66,72 66,72 29,54
1000x100 79,33 79,33 36,25
1200x100 95,20 95,20 a.r.
400x125 51,61 51,61 19,86
500x125 57,91 57,91 23,00
600x125 66,72 66,72 26,21
800x125 73,00 73,00 33,57
1000x125 93,16 93,16 40,46
1200x125 111,78 111,78 a.r.
400x150 57,91 57,91 19,86
500x150 60,42 60,42 23,00
600x150 73,00 73,00 26,21
800x150 95,66 95,66 33,57
1000x150 109,52 109,52 40,46
1200x150 131,44 131,44 a.r.
400x200 79,33 79,33 24,57
500x200 93,16 93,16 28,86
600x200 99,43 99,43 33,25
800x200 119,58 119,58 40,75
1000x200 146,02 146,02 45,48
1200x200 175,21 175,21 a.r.
400x300 100,09 100,09 34,39
500x300 113,26 113,23 37,86
600x300 135,96 135,96 41,39
800x300 174,96 174,96 50,21
1000x300 208,80 146,02 60,54
1200x300 250,56 250,56 a.r.
400x400 120,85 120,85 39,39
500x400 151,00 151,00 47,57
600x400 181,27 181,27 51,14
800x400 233,29 233,29 62,57
1000x400 278,41 278,41 74,25
1200x400 334,09 334,09 a.r.

Kit di fissaggio

Per l’installazione è necessario il kit di fissaggio composto da 4 staffe.

Descrizione Euro
Kit di fissaggio a.r.
Richiesta informazioni per prodotto

EBLF

Dati
Messaggio
