CR120 Serrande tagliafuoco circolare CE per piccoli diametri

Versioni a richiesta

Con azionamento a elettromagnete normalmente eccitato o normalmente diseccitato codice CR120 + UNIQ VD/VM FDCB.

Caratteristiche

Struttura in acciaio zincato.
Pala in refrattario da 20 mm di spessore.

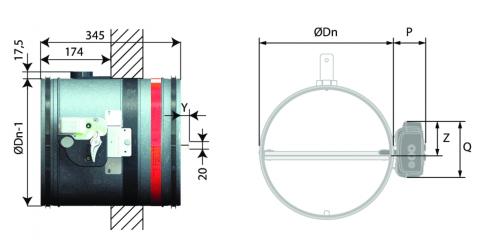

Dimensioni: da Ø 100 a Ø 315
Guarnizione perimetrale termo-espandente.
2 microinterruttori (uno di inizio ed uno di fine corsa) già installati.
Facilità di installazione.
Superficie libera ottimizzata e perdita di carico minima. Totale assenza di leverismi.
Prestazione acustica ottimale.
Tenuta d’aria classe C secondo EN1751.
Adatta per installazione a incasso.
Adatto per parete rigida, pavimento rigido e parete leggera (cartongesso).
Non richiede manutenzione.
Per uso in ambienti interni.
Temperatura di esercizio: max. 50°C

Caratteristiche attuatore ONE RFT

Il servomotore a microprocessore con ritorno a molla ONE Rf-t è progettato per azionare in modo efficiente le serrande tagliafuoco Rf-t di qualsiasi dimensione.
Le principali caratteristiche dell’attuatore ONE Rf-t sono le seguenti:
• bassissimo consumo energetico in stand-by (0,12 W) che permette un consumo di energia fino a 5 volte inferiore rispetto ai tradizionali servomotori installati nelle serrande tagliafuoco;
• lo stato di apertura della serranda tagliafuoco è visibile tramite indicatore posto sull'attuatore, inoltre un led indica se il dispositivo è alimentato;
• il dispositivo di attivazione termica principale permette di effettuare test operativi anche in assenza della rete elettrica;
• un ulteriore dispositivo di attivazione è integrato nell'attuatore al fine di rilevare un possibile incendio all'esterno del condotto;
• la sostituzione del fusibile è facile e veloce. L'alloggiamento del fusibile si trova nel corpo del servomotore e può anche esser utilizzato come foro di ispezione per una telecamera endoscopica;
• il reset manuale della serranda può essere eseguito mediante una comune batteria da 9 Volt alcanina. Con una sola batteria si possono eseguire fino a 50 cicli di reset;
• involucro IP54 in polimero tecnico resistente agli urti.
• è presente una coppia di microinterruttori di inizio e fine corsa. Sia i cavi di alimentazione e di posizione sono sovradimensionati e ben identificati.
• Alimentazione 24 VCA/VCC (-10/+20%) o 230 VCA (-15/+15%).

Principio di minima distanza

Questa tipologia di serrande tagliafuoco è stata ottimizzata per ridurre al minimo la distanza d’installazione tra due serrande e tra serranda e parete adiacente.
LE SERRANDE TAGLIAFUOCO CR120 POSSONO ESSERE INFATTI INSTALLATE ACCOPPIATE E REALMENTE ATTIGUE AD UNA PARETE, AD UN SOFFITTO O AD UN PAVIMENTO.
